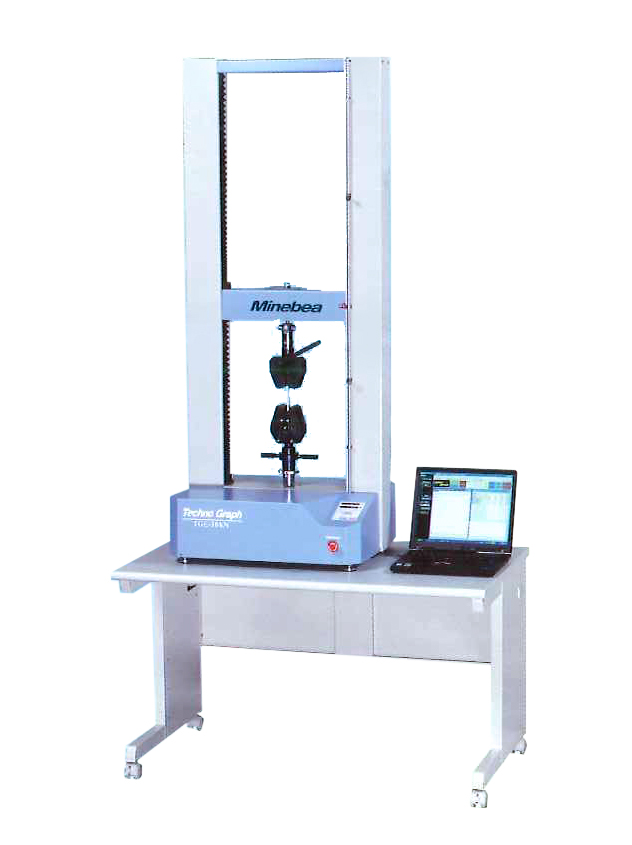

新型台式試驗機,精度高、性能高、操作簡單
高精度:稱重感測器量程的1/1~1/500的範圍中,皆能滿足指示值的精度±1 % (JIS 1級),另外也可選配指示值的精度±0.5 % (JIS 0.5級)。十字頭速度範圍為0.1mm/min ~ 500mm/min,十字頭速度的精度是整個速度範圍內速度設定的±0.5%或±0.0025 mm/min中的较大者。
操作簡單卻有高效能表現:支援稱重感測器自動滿量程設定、一鍵式自動調零、試驗起始點自動返回功能(無超量程)、試驗條件登錄、手動三段速度設置(可自由設定)、試驗力和位置的模擬輸出以及連續的拉壓重複試驗等。
輕巧:比以往的產品減輕約50g,寬度減少約100 mm(與TG-10kN相比)。
型號 |
TGE-250kN |
TGE-100kN |
TGE-50kN |
TGE-10kN |
TGE-5kN |
TGE-1kN |
TGE-500N |
TGE-200N |
最大試驗力量 |
250 kN |
100 kN |
50 kN |
10 kN |
5 kN |
1 kN |
500 N |
200 N |
試驗力量測範圍 (註1) |
0.1N ~ 250kN |
0.1N ~ |
0.1N ~ |
0.1N ~ |
0.1N ~ |
0.1N ~ |
0.1N ~ |
0.1N ~ |
試驗空間 |
在移動十字頭的下方進行拉伸、壓縮試驗(也可選配在移動十字頭的上方進行拉伸試驗的機型。) |
|||||||
負載方式 |
高精度AC伺服馬達、使用無背隙精密滾珠絲杠的恒速變形方式 |
|||||||
十字頭速度和容許試驗力 |
整個速度範圍內皆可以使用最大試驗力 |
|||||||
試驗力範圍 |
稱重感測器的額定輸出功率為3 mV/V時,可選擇1倍(AUTO)或100倍的量程。 |
|||||||
试验力测量精度 |
拉伸、壓縮均在稱重感測器容量的1/1~1/500的範圍內指示值的±1 %以內 |
|||||||
適用標準 |
JIS B 77211級或0.5級、ISO7500-1 1級或0.5級 |
|||||||
有效試驗範圍 (帶導向螺杆防護罩) |
600 mm |
600 mm |
420 mm |
420 mm |
||||
十字頭行程 |
1550 mm |
1350 mm |
1015 mm |
1090 mm |
||||
最大安裝間隔 |
1690 mm |
1555 mm |
1165 mm |
1185 mm |
||||
拉伸試驗行程 |
620 mm |
850 mm |
470 mm |
710 mm |
815 mm |
860 mm |
890 mm |
910 mm |
十字頭速度 |
0.1、0.5、1~500 mm/min |
|||||||
十字頭速度精度 |
設定速度的±0.5 %或±0.0025 mm/min中的較大者 |
|||||||
速度設定方式 |
手動:在操作面板上輸入數值 0.1、0.5、1~500 mm/min (可按1 mm/min的間距進行設定) |
|||||||
手動速度 |
提供高/中/低三種速度,可任意設定 |
|||||||
試驗模式 |
單次、週期(試驗力、位置的組合)。 |
|||||||
顯示 |
試驗力:5位元數字顯示 可顯示峰值及斷裂試驗力、 |
|||||||
標準附屬功能 |
稱重感測器型號、容量:自動判別 稱重感測器滿量程:拉伸、壓縮自動設定 稱重感測器零點:單按式 位置復位:單按式 試樣斷裂檢出:選擇停止、反轉、忽略中的任意一項 斷裂靈敏度:可在試驗力的0.04 %~99.00 %範圍內任意設定 試驗條件登錄功能:10個條件 試驗力、位置的 模擬輸出:DC0~DC5 V(最大)、帶比例縮放功能 通信功能:遵循USB2.0/1.1、B型連接器 |
|||||||
選購品 |
夾頭座:拉伸試驗用下部夾頭的安裝支座 TGE-CHB 稱重感測器:拉伸壓縮型(帶萬向接頭、聯接銷、壓縮板) 拉伸型(帶萬向接頭、聯接銷) 壓縮型(帶壓縮板) 試驗夾具:可安裝傳統型產品 位移測量功能:應變輸入型 資料處理軟體:標準(拉伸、壓縮、彎曲)、剝離、週期(脈動、交變)、鬆弛 |
|||||||
外形尺寸 (WxHxD) (mm) |
1400 x 2450 x 894 |
1221×2192×720 |
900 x 1522 x 490 |
660 x 1592 x 503 |
||||
重量 |
1200 kg |
900 kg |
200 kg |
80 kg |
||||
電源電壓 |
三相AC180 V~220 V |
單相AC100 ~115 V, 50/60 Hz |
||||||
功耗 |
7 kW |
5 kW |
1.5 kW |
200 W |
||||
工作溫濕度範圍 |
溫度: 5 ℃ ~ 40 ℃ 濕度:20 % ~ 80 %RH (無冷凝) |
注1) 試驗力測量範圍因安裝的稱重感測器容量而變。
