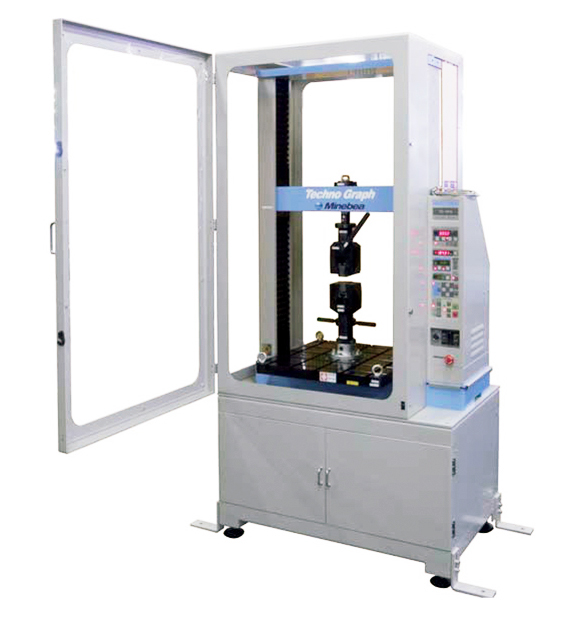

．多功能、高精度、操作簡單、提升測試效率
．按照試驗力分別有500 N、1 kN、2 kN、5 kN、10 kN、20 kN、50 kN、100 kN、250 kN等9種機型
．正面操作面板匯集了各種顯示和操作開關，操作起來輕鬆方便
．小巧、輕盈，不受使用場所的制約
．帶自動校正、自動調零功能，只需連接稱重感測器即可，無需調整
．稱重感測器容量的1/1～1/500的範圍中，也能滿足指示值的±1 % (JIS 1級)、指示值的±0.5 % (JIS 0.5級)的要求
．用於試驗前位置設定的手動速度，可在3種速度中任意設定
|
型號
|
TG-250kN
|
TGE-100kN
|
TGE-50kN
|
TG-20kN
|
TG-10kN
|
TG-5kN
|
TG-2kN
|
TG-1kN
|
TG-500N
|
|
最大試驗力量
|
250 kN
|
100 kN
|
50 kN
|
20 kN
|
10 kN
|
5 kN
|
2 kN
|
1 kN
|
500 N
|
|
試驗力量測範圍 (註1)
|
0.1 N
～250 kN
|
0.1 N
～100 kN
|
0.1 N～50 kN
|
0.1 N
～20 kN
|
0.1 N
～10 kN
|
0.1 N～5 kN
|
0.1 N～2 kN
|
0.1 N～1 kN
|
0.1 N
～500 N
|
|
試驗空間
|
在移動十字頭的下方進行拉伸、壓縮試驗
（也可選配在移動十字頭的上方進行拉伸試驗的機型。）
|
|
負載方式
|
高精度AC伺服馬達、使用無背隙精密滾珠絲杠的恒速變形方式
|
|
十字頭速度和容許試驗力
|
整個速度範圍內皆可以使用最大試驗力
|
|
試驗力測量精度
|
拉伸、壓縮均在稱重感測器容量的1/1～1/500的範圍內指示值的±1 %以內
(另有選購品，可提供指示值±0.5 %以內的高精度產品。)
|
|
適用標準
|
JIS B 77211級或0.5級、ISO7500-1 1級或0.5級、BS 1610 1級或0.5級、ASTM E4、DIN 5122 1級
|
|
有效試驗範圍
(帶導向螺杆防護罩)
(注2)
|
600 mm
|
420 mm
|
300 mm
|
|
十字頭行程
|
1550 mm
|
1350 mm
|
1010 mm
|
895 mm
|
770 mm
|
|
最大安裝間隔 (注3)
|
1690 mm
|
1555 mm
|
1155 mm
|
1030 mm
|
925 mm
|
|
拉伸試驗行程 (注4)
|
620 mm
|
850 mm
|
460 mm
|
540 mm
|
545 mm
|
655 mm
|
550 mm
|
570 mm
|
|
十字頭速度 (mm/min)
|
標準：0.05～500 17級
低速：0.005～500 21級
|
標準：0.05～1 000 18級
低速：0.005～1 000 22級
|
|
十字頭速度精度 (注5)
|
整個速度範圍 ±0.1 % (任意速度及手動速度除外)
|
|
速度設定方式
|
設定速度：按鍵操作、逐級升高降低、及×10、×1/10切換
任意速度：按0.1 mm/min間距任意設定
手動速度：HIGH/MIDDLE/LOW 3級切換、各種速度可任意設定
|
|
試驗模式
|
單次、週期。
選購品：蠕變、鬆弛
|
|
試驗力、十字頭位置顯示
|
試驗力：5 位數字顯示。
移動十字頭位置：5 1/2位數字顯示 ±1 999.99
|
|
字頭位置顯示精度
|
指示值的±0.1 %、±10 mm以下時為±0.01 mm
|
|
週期數顯示
|
4位元數字顯示、在位置顯示部切換顯示
|
|
週期控制
(注6)
|
可進行位置值設定、試驗力設定、及組合設定。
帶週期數的預設功能
|
|
返回功能
|
可選擇試驗速度或快回速度（任意設定）。
帶無超程功能（在位置0處停止）
|
|
試樣斷裂檢測功能
|
可任意設定靈敏度（可以設定檢出時移動十字頭的停止、反轉或忽略）
|
|
試驗力放大器
|
測量倍率：1、2、5、10、20、50、100倍的7級 (自動量程功能：選購品)
自動調零：附帶（所有量程自動調零、設定量程自動調零的2種模式）
校正：通過資料登錄進行自動校正
|
|
外形尺寸 (WxHxD)
(mm)
|
1400
×2450
×894
|
1172
×2192
×720
|
795
×1515
×495
|
760
×1345
×370
|
620
×1183
×370
|
|
重量
|
1200 kg
|
900 kg
|
200 kg
|
130 kg
|
70 kg
|
|
電源電壓、頻率
|
三相AC200 V±20 V、50/60 Hz
|
單相AC100 V±10 V
(TG-10kN：三相AC200 V±20 V）、50/60 Hz
|
|
功耗
|
7 kW
|
5 kW
|
1.5 kW
|
1.5 kW
|
750 kW
|
400W
|
200 W
|
|
工作溫濕度範圍
|
溫度： 5 ℃ ～ 40 ℃
濕度：20 % ～ 80 %RH (無冷凝)
|
注1) 試驗力測量範圍因安裝的稱重感測器的額定量程而變。
注2) 有效範圍擴大型也能製作。
注3) 也可製作行程加長的機型。
注4) 拉伸試驗行程是指安裝了最大試驗力的稱重感測器和夾頭(另售品)時的情形。
注5) 速度廣範圍型十字頭速度精度為0.05～500mm/min範圍內的精度。
注6) 週期試驗的重複速度請使用3次/min以下。
