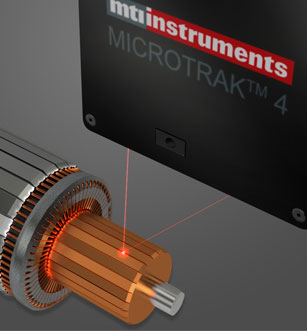

使用MicroTrak 4數位式高精度雷射位移計量測直流馬達的電樞與整流條。我們在車床中安裝直流馬達電樞（轉子）來整流旋轉整流條。

DTS 50-20的MTI雷射頭具有50mm的間距與20mm的測量範圍，雷射位移計被放置在FS-5磁性安裝夾具中，並指向整流條。車床以180轉/分的速度進行旋轉，再將雷射感測器的數據傳輸到電腦上，並使用MTI的MT-4 Basic軟體進行數據分析。

請注意，建議使用縮放功能查看整流條的高度，以完成一次完整的旋轉，MT-4傳感器設置為500Hz低通濾波器、2000Hz採樣速率。下面是整流條在縮放前的樣子。

大約錄製了7.5秒的數據，我們可以發現整流條的間隙有向上的趨勢，且間隙約為0.020英吋（0.63mm）深。當我們使用縮放功能觀察數據時，可以發現他大約有0.002英寸（0.05mm）的p-p值。

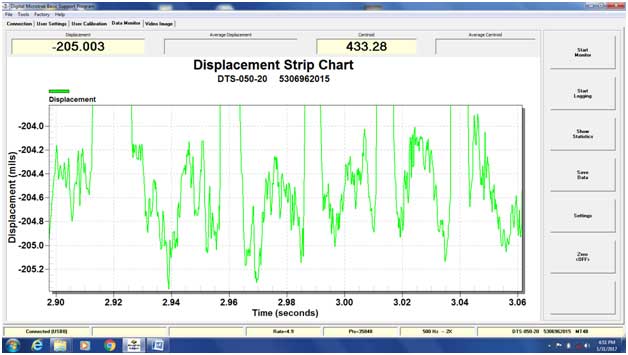

當我們再持續放大數據時，會發現該圖形並不像是一個穩定的訊號，這是因為銅表面的刮痕、紋理所造成的雜訊，可以使用一些更精細的方式，讓數據看起來更加的平滑。而大得像上峰值則是整流條間隙的邊緣。
