測試與設計的壓力量測
Tekscan的壓力量測系統使用薄且可撓的感測片來測量兩個接觸面間的壓力,透過量測數據與軟體分析工具,能夠更深入了解問題所在,優化產品設計、品質與生產等。
.接觸面壓力
.分析工具能讓您更深入了解問題
.感測片、資料擷取器與軟體都能根據您的應用進行客製
|
|
|
.薄、可撓且高解析度的感測片 .超過200多種的標準感測片,包含各種形狀、尺寸、解析度以及壓力範圍等 .可客製化特殊的形狀與壓力範圍,以符合不同的應用 |

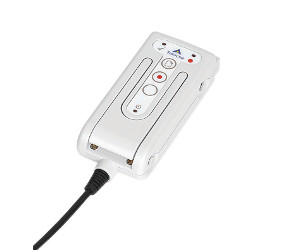

.掃描感測片上的數千個感測點 .數據透過USB線傳輸至電腦。除了標準款外,還有高速與無線的設備可供選擇 |
.軟體能以多種形式顯示壓力分佈數據,以便使用者進行更詳細的分析 .即時顯示壓力數據 .顯示峰值壓力、重心與重心軌跡 |
Tekscan的壓力量測系統使用薄且可撓的感測片來測量兩個接觸面間的壓力,透過量測數據與軟體分析工具,能夠更深入了解問題所在,優化產品設計、品質與生產等。
依據簡單到複雜的應用,為您量身訂製的系統,協助您解決所有的應用問題。
擷取靜態或動態的輪胎足跡壓力圖形,並進行詳細的分析。
測量人體與支撐表面間的壓力,評估產品的設計、舒適性與人體工學。
評估雨刷與擋風玻璃間的壓力分佈,以便改進產品設計。
Model | Image |
System | Matrix Width (mm) | Matrix Height (mm) | Resolution (sensels/cm2) | Pitch(mm) | Shape | Max Temperature (°C) | Max Pressure Setting (kPa) |
---|---|---|---|---|---|---|---|---|---|

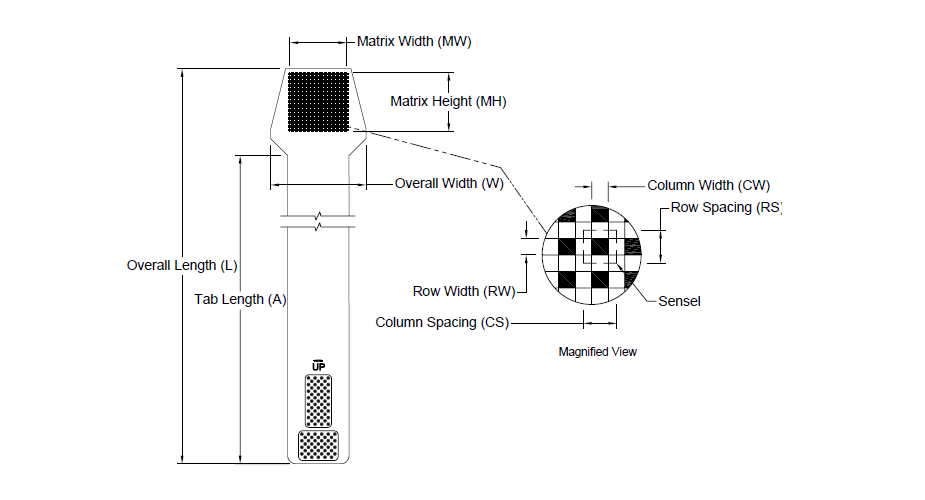

4011 | ![]() |
I-Scan 壓力分佈量測系統 | 24.9 | 40.1 | 27.6 | 1.9 | 其他 | 60 | 3447 |
4000 | ![]() |
I-Scan 壓力分佈量測系統 | 27.9 | 33.0 | 62.0 | 1.3 | 其他 | 60 | 10342 62053 68948 |

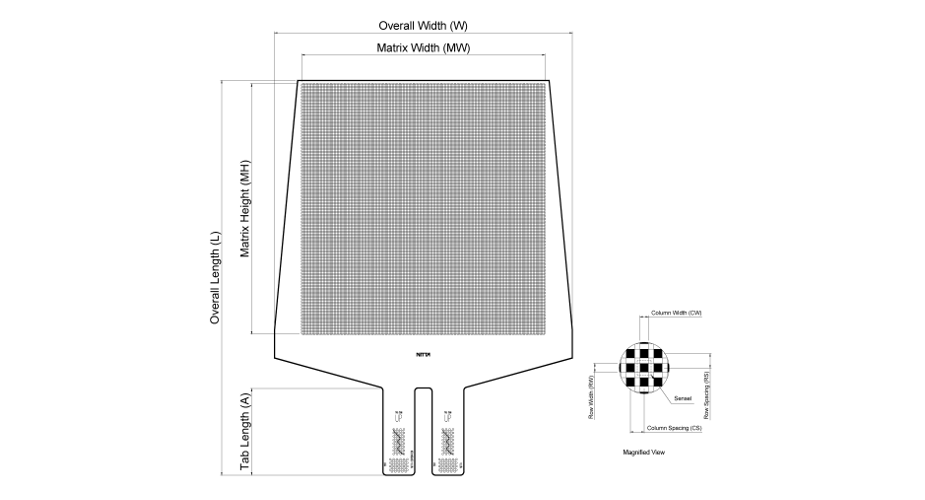

3150E | ![]() |
I-Scan 壓力分佈量測系統 | 435.9 | 368.8 | 1.4 | 8.4 | 矩形 | 60 | 862 |
4041 | ![]() |
I-Scan 壓力分佈量測系統 | 12.7 | 31.5 | 22.8 | 2.1 | 其他 | 60 | 13790 |
4201 | ![]() |
I-Scan 壓力分佈量測系統 | 45.7 | 41.9 | 27.6 | 1.9 | 矩形 | 60 | 34 13790 |
4205 | ![]() |
I-Scan 壓力分佈量測系統 | 45.7 | 41.9 | 27.6 | 1.9 | 矩形 | 60 | 83 2068 |
4400 | ![]() |
I-Scan 壓力分佈量測系統 | 51.3 | 87.1 | 64.1 | 2.5 | 其他 | 60 | 4964 |
4402 | ![]() |
I-Scan 壓力分佈量測系統 | 54.6 | 95.3 | 54.8 | 2.5 | 其他 | 60 | 4964 |
5008N | I-Scan 壓力分佈量測系統 | 17.5 | 20.1 | 2502.3 | 0.2 | 矩形 | 60 | 1000 |
|
5026 | ![]() |
I-Scan 壓力分佈量測系統 | 66.0 | 55.9 | 248.0 | 0.6 | 矩形 | 60 | 3447 |
5027 | ![]() |
I-Scan 壓力分佈量測系統 | 27.9 | 27.9 | 248.0 | 0.6 | 矩形 | 60 | 345 25511 |
5033 | ![]() |
I-Scan 壓力分佈量測系統 | 26.7 | 38.4 | 144.1 | 0.8 | 矩形 | 60 | 25511 |
5040 | ![]() |
I-Scan 壓力分佈量測系統 | 44.7 | 44.7 | 96.9 | 1.0 | 矩形 | 60 | 345 3447 |
5051 | ![]() |
I-Scan 壓力分佈量測系統 | 55.9 | 55.9 | 62.0 | 1.3 | 矩形 | 60 | 48 345 1034 2413 3447 8274 17237 34474 68948 172369 |
5052HT | ![]() |
I-Scan 壓力分佈量測系統 | 55.9 | 55.9 | 62.0 | 1.3 | 矩形 | 204 | 3792 20684 |
5076 | ![]() |
I-Scan 壓力分佈量測系統 | 83.8 | 83.8 | 27.6 | 1.9 | 矩形 | 60 | 345 2413 3447 6895 20684 34474 68948 103421 |
5101 | ![]() |
I-Scan 壓力分佈量測系統 | 111.8 | 111.8 | 15.5 | 2.5 | 矩形 | 60 | 41 69 345 1034 2413 3447 20684 34474 |
5101HT | ![]() |
I-Scan 壓力分佈量測系統 | 111.8 | 111.8 | 15.5 | 2.5 | 矩形 | 204 | 689 20684 |
5151 | ![]() |
I-Scan 壓力分佈量測系統 | 164.8 | 164.8 | 7.1 | 3.8 | 方形 | 60 | 1034 2413 |
5211 | ![]() |
I-Scan 壓力分佈量測系統 | 237.5 | 237.5 | 3.4 | 5.4 | 矩形 | 60 | 241 1379 |
5250 | ![]() |
I-Scan 壓力分佈量測系統 | 245.9 | 245.9 | 3.2 | 5.6 | 矩形 | 60 | 69 172 1724 |
5250HT | I-Scan 壓力分佈量測系統 | 245.9 | 245.9 | 3.2 | 5.6 | 矩形 | 204 | 1379 |
|
5260 | ![]() |
I-Scan 壓力分佈量測系統 | 482.1 | 206.8 | 2.3 | 4.7 | 矩形 | 60 | 3447 |
5270 | ![]() |
I-Scan 壓力分佈量測系統 | 424.7 | 424.7 | 1.1 | 9.7 | 矩形 | 60 | 2068 |
5400N | ![]() |
I-Scan 壓力分佈量測系統 | 578.1 | 883.9 | 0.3 | 17.0 | 矩形 | 60 | 648 |
5501 | ![]() |
I-Scan 壓力分佈量測系統 | 305.6 | 82.3 | 1.1 | 7.0 | 矩形 | 60 | 345 |
5511 | ![]() |
I-Scan 壓力分佈量測系統 | 307.3 | 86.4 | 5.6 | 2.5 | 矩形 | 60 | 3447 17237 |
5511 | ![]() |
I-Scan 壓力分佈量測系統 | 307.3 | 86.4 | 5.6 | 2.5 | 矩形 | 60 | 3447 17237 |
5515 | ![]() |
I-Scan 壓力分佈量測系統 | 86.4 | 343.4 | 6.0 | 2.5 | 矩形 | 60 | 17237 |
5526 | ![]() |
I-Scan 壓力分佈量測系統 | 307.3 | 33.0 | 22.6 | 6.3 | 矩形 | 60 | 68948 |
5555 | ![]() |
I-Scan 壓力分佈量測系統 | 456.9 | 55.9 | 9.0 | 1.3 | 矩形 | 60 | 3447 |
5570 | ![]() |
I-Scan 壓力分佈量測系統 | 212.3 | 82.3 | 1.5 | 4.8 | 矩形 | 60 | 689 |
5620N | ![]() |
I-Scan 壓力分佈量測系統 | 321.3 | 43.9 | 13.7 | 1.0 | 矩形 | 60 | 703 |
5630N | ![]() |
I-Scan 壓力分佈量測系統 | 220.0 | 43.9 | 20.0 | 1.0 | 矩形 | 60 | 703 |
5800 | ![]() |
I-Scan 壓力分佈量測系統 | 12.7 | 12.7 | 62.0 | 1.3 | 矩形 | 60 | 248 |
6010N | ![]() |
I-Scan 壓力分佈量測系統 | 360.7 | 360.7 | 6.0 | 4.1 | 矩形 | 60 | 200 |
6077 | ![]() |
I-Scan 壓力分佈量測系統 | 95.3 | 53.3 | 27.6 | 1.9 | 矩形 | 60 | 34 |
6220 | ![]() |
I-Scan 壓力分佈量測系統 | 0.0 | 0.0 | 73.1 | 0.6 | 環形 | 60 | 11721 117211 206843 |
6230 | I-Scan 壓力分佈量測系統 | 0.0 | 0.0 | 64.8 | 0.6 | 環形 | 60 | 20684 206843 |
|
6300 | ![]() |
I-Scan 壓力分佈量測系統 | 264.2 | 33.5 | 25.8 | 0.8 | 矩形 | 60 | 69 345 689 6895 68948 |
6304N | I-Scan 壓力分佈量測系統 | 220.0 | 4.3 | 231.6 | 0.1 | 矩形 | 60 | 517 |
|
6312N | I-Scan 壓力分佈量測系統 | 220.0 | 13.2 | 75.7 | 0.3 | 矩形 | 60 | 517 |
|
6501 | ![]() |
I-Scan 壓力分佈量測系統 | 0.0 | 0.0 | 46.7 | 0.8 | 環形 | 60 | 206843 |
6505 | ![]() |
I-Scan 壓力分佈量測系統 | 0.0 | 0.0 | 12.9 | 1.3 | 環形 | 60 | 68948 |
6900 | ![]() |
I-Scan 壓力分佈量測系統 | 14.0 | 14.0 | 62.0 | 1.3 | 其他矩形 | 60 | 68948 |
7101 | ![]() |
I-Scan 壓力分佈量測系統 | 487.7 | 447.0 | 3.9 | 5.0 | 矩形 | 60 | 862 2068 |
7105 | ![]() |
I-Scan 壓力分佈量測系統 | 528.3 | 447.0 | 3.9 | 5.1 | 矩形 | 60 | 2068 |
7202 | ![]() |
I-Scan 壓力分佈量測系統 | 625.9 | 704.1 | 2.0 | 7.1 | 矩形 | 60 | 4137 |
7501 | ![]() |
I-Scan 壓力分佈量測系統 | 100.1 | 88.1 | 99.9 | 1.0 | 矩形 | 60 | 2068 |
8100 | ![]() |
I-Scan 壓力分佈量測系統 | 15.2 | 79.2 | 51.7 | 1.3 | 矩形 | 60 | 1724 6895 13790 |
8110 | ![]() |
I-Scan 壓力分佈量測系統 | 15.2 | 198.1 | 20.7 | 1.3 | 矩形 | 60 | 27579 |
8150 | ![]() |
I-Scan 壓力分佈量測系統 | 18.5 | 406.4 | 1.2 | 0.0 | 線形 | 60 | 1034 6895 17237 |
8155 | ![]() |
I-Scan 壓力分佈量測系統 | 18.5 | 660.4 | 1.2 | 0.0 | 線形 | 60 | 1034 |
9500 | ![]() |
I-Scan 壓力分佈量測系統 | 71.1 | 71.1 | 3.9 | 5.1 | 矩形 | 60 | 8274 |
9550 | ![]() |
I-Scan 壓力分佈量測系統 | 112.0 | 96.0 | 0.4 | 16.0 | 矩形 | 60 | 3447 |
9801 | ![]() |
I-Scan 壓力分佈量測系統 | 76.2 | 203.2 | 0.6 | 12.7 | 其他矩形 | 60 | 34 241 |
9830 | ![]() |
I-Scan 壓力分佈量測系統 | 188.7 | 203.2 | 0.5 | 12.7 | 其他矩形 | 60 | 69 |
9850 | ![]() |
I-Scan 壓力分佈量測系統 | 65.5 | 160.0 | 9.5 | 2.4 | 其他 | 60 | 11376 |
9851 | ![]() |
I-Scan 壓力分佈量測系統 | 76.2 | 237.0 | 3.6 | 3.6 | 其他 | 60 | 11721 |
9855N | ![]() |
I-Scan 壓力分佈量測系統 | 110.0 | 45.0 | 19.8 | 1.8 | 其他 | 60 | 15003 |
9857N | ![]() |
I-Scan 壓力分佈量測系統 | 157.0 | 67.1 | 9.9 | 2.4 | 其他 | 60 | 14996 |
9858 | ![]() |
I-Scan 壓力分佈量測系統 | 132.1 | 58.9 | 13.7 | 2.0 | 其他 | 60 | 12066 |
8540 | ![]() |
TireScan CrossDrive 輪胎壓力分佈量測 | 508.0 | 508.0 | 96.9 | 1.0 | 方形 | 60 | 2068 |
8001 | ![]() |
TireScan VersaTek 輪胎壓力分佈量測 | 292.6 | 268.2 | 10.8 | 3.0 | 矩形 | 60 | 2068 |
8050 | ![]() |
TireScan VersaTek 輪胎壓力分佈量測 | 292.6 | 268.2 | 43.1 | 1.5 | 矩形 | 60 | 2068 |
8404 | ![]() |
TireScan VersaTek 輪胎壓力分佈量測 | 268.2 | 317.0 | 43.1 | 1.5 | 矩形 | 60 | 2068 |
8406 | ![]() |
TireScan VersaTek 輪胎壓力分佈量測 | 268.2 | 317.0 | 96.9 | 1.0 | 矩形 | 60 | 2068 |
9505 | ![]() |
TireScan高速輪胎壓力量測 | 199.9 | 3.6 | 0.0 | 4.6 | 線形 | 60 | 862 |
9506 | ![]() |
TireScan高速輪胎壓力量測 | 401.1 | 3.6 | 0.0 | 4.6 | 線形 | 60 | 862 |
5700 | ![]() |
NPAT滾輪壓力分佈量測工具 | 10.7 | 223.5 | 3.1 | 0.0 | 線形 | 35 | 10342 |
5705 | NPAT滾輪壓力分佈量測工具 | 10.7 | 44.5 | 3.1 | 0.0 | 線形 | 35 | 3447 |
|
5707 | NPAT滾輪壓力分佈量測工具 | 10.7 | 201.2 | 2.6 | 0.0 | 現行 | 35 | 10342 |
|
3150 | ![]() |
BPMS人體壓力分佈量測 - 研究版 | 435.9 | 368.8 | 1.4 | 8.4 | 矩形 | 60 | 862 |
5315QL | ![]() |
BPMS人體壓力分佈量測 - 研究版 | 1950.7 | 426.7 | 1 | 34 207 |
|||
9901 | ![]() |
Wiper雨刷壓力分佈量測系統 | 609.6 | 9.7 | 0.6 | 0.0 | 線形 | 60 | 69 |
9920 | ![]() |
Wiper雨刷壓力分佈量測系統 | 812.8 | 19.6 | 0.6 | 0.0 | 線形 | 60 | 69 |
4256E | ![]() |
Grip 握力壓力分佈量測 | 0 | 0 | 6.2 | 4.0 | 其他 | 60 | 345 |
