了解印刷過程中的刮刀壓力分佈

使用壓力分佈系統量測刮刀壓力

在PCB制程當中，錫膏範本印刷/網板印刷的刮印刀壓力分佈是否均勻是非常重要的事情。因此Tekscan為您提供一個能夠評估、觀察與平衡刮印刀力量的必要工具，利用數位化的方式量測兩接觸面間的壓力分佈，根據採集到的資料進行分析與改善，以期讓生產效率提升到最高。

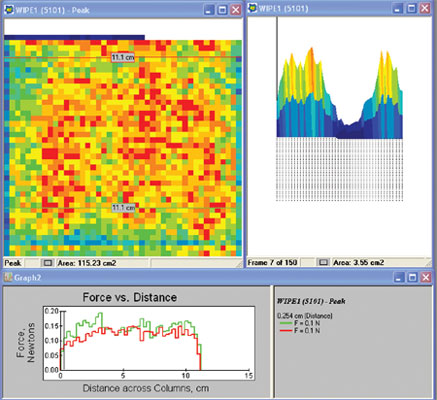

該系統使用Tekscan 0.1mm的超薄型壓力感測片來量測壓力分佈，量測時，將感測片置於網版之下並以刮刀刮過其表面，系統便能擷取訊號並轉換成壓力數值。所量測到的壓力資料會傳輸至電腦，透過Tekscan軟體能進行後續的分析動作，軟體內包括2-D 和3-D的壓力分佈、重心、重心軌跡、總力量等。另外，軟體內也會顯示壓力峰值，協助我們找到可能發生問題的壓力高點。

刮刀測量應用

．刮刀刀片的平衡

．機台設置

．機器調整

壓力系統的好處

．快速調整機器

．提高產品品質

．提高產品產量

．控制產品的一致性

了解壓力設計如何簡化校準與機器設置流程：
