FlexiForce^TM A101感測片

A101是標準品中最小型的感測片，尾端有2根Pin腳，適合嵌入大量生產的產品中。

感測片可以測量高達10 lb的力量，可以透過改變驅動電壓與調整反饋電阻的阻值改變量測的力量範圍（請參考下方的「如何調整力量範圍」）。

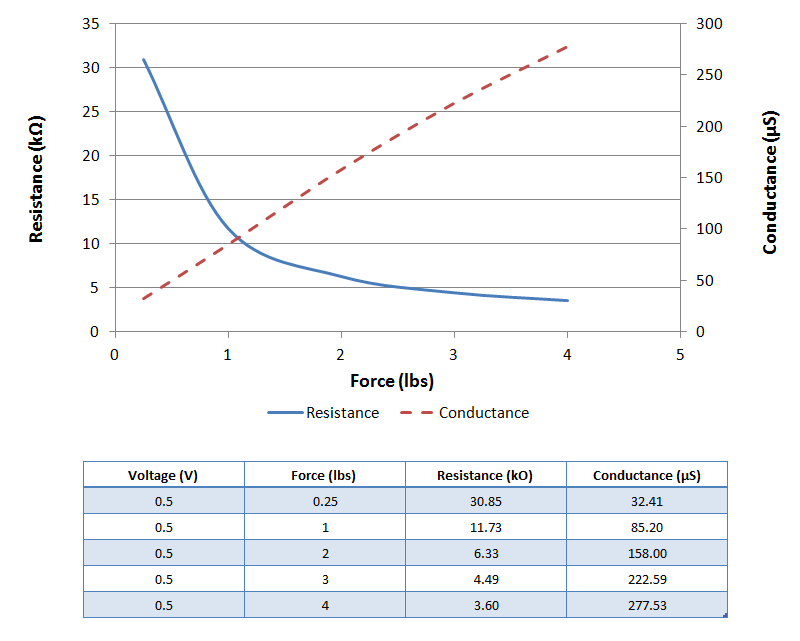

．施加負載後的20秒後測量感測片的電阻

．感測片未連接到任何驅動電路

如何調整力量範圍

想要測量較高的力量，應使用較低的驅動電壓（-0.5V、-0.25V等）並降低反饋電阻的阻值（最小值為1kΩ）。如果想要量測較低的力量，請施加較高的驅動電壓並增大反饋電阻的阻值。

  放大器

自行設計電路

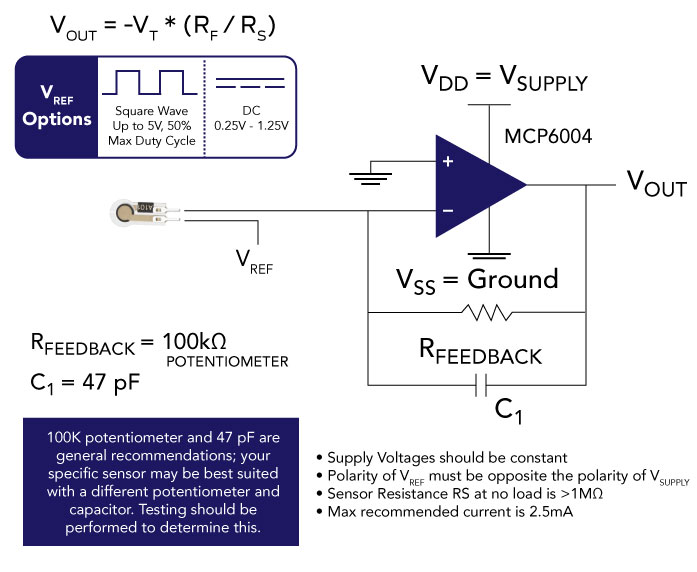

如果您希望設計自己的電路，我們建議參考下圖的電路進行設計。
