薄型壓縮式荷重元CCLP-1.0

薄型壓縮式荷重元CCLP-1.0

簡介
規格

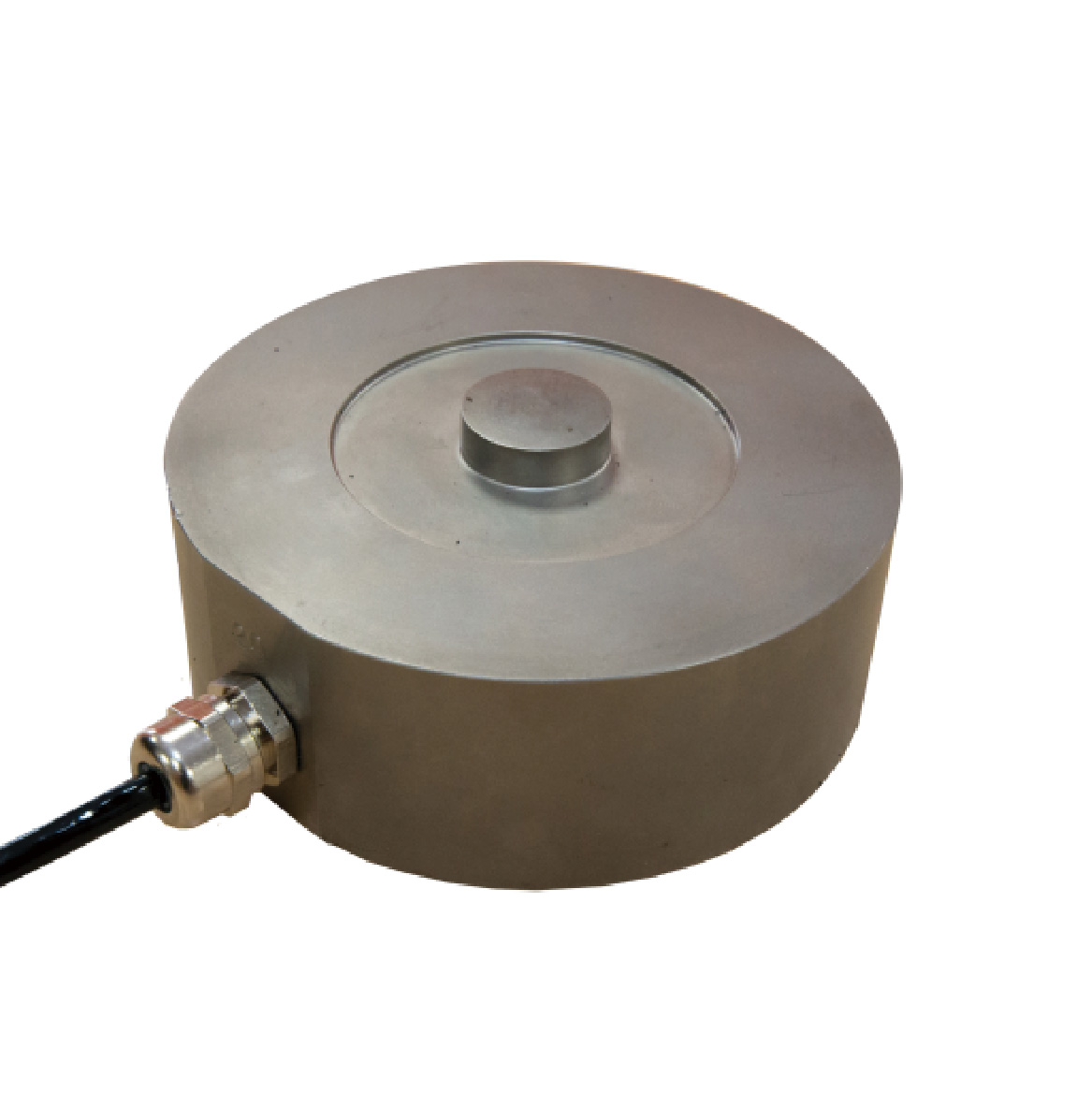

薄型壓縮式荷重元 – 0.5t到20t。

特色

·低高度

·不鏽鋼

·IP68防護等級

·壓縮式荷重元

·整體負載鈕

·焊接蓋

應用

·測試與驗證

·標準測試

·容器稱重

尺寸

量程（噸）	型號	尺寸
量程（噸）	型號	H	B	W	R	D	T	P
0.5	0001 – 1077	21	4	10	50	59	M3x7	42
1	0001 – 1078	21	4	10	50	59	M3x7	42
2	0001 – 1079	35	5	20	150	98	M6x18	72
5	0001 – 1080	35	5	20	150	98	M6x18	72
10	0001 – 1081	35	5	20	150	98	M6x18	72
20	0001 – 1082	35	5	20	150	98	M6x18	72

荷重元與選購基底

量程（噸）	型號	尺寸
量程（噸）	型號	ØA	B	ØC	D
0.5	0001 – 1229	80	30	5.5	66
1	0001 – 1230	80	30	5.5	66
2	0001 – 1231	150	50	9	120
5	0001 – 1232	150	50	9	120
10	0001 – 1240	150	50	9	120
20	0001 – 1233	150	50	9	120

規格

量程	0.5, 1, 2, 5, 10, 20噸
滿負載輸出	2.0 (±0.25%) mV/V
零點負載輸出	<±2.0 %
激勵電壓（最大）	10 (15) V
精度	<0.25 %
重複性	<0.1 %
輸入電阻	750 (±20) Ω
輸出電阻	700 (±2) Ω
補償溫度範圍	-10到+40 °C
環境溫度	-20°C到+60°C
零點溫度係數	<0.005 % Capacity/°C
Span溫度係數	<0.005 % Capacity/°C
安全過量程負載	150%
絕緣	500MOhms @100Vdc
環境防護	IP68

產品資料表

薄型壓縮式荷重元CCLP-1.0
