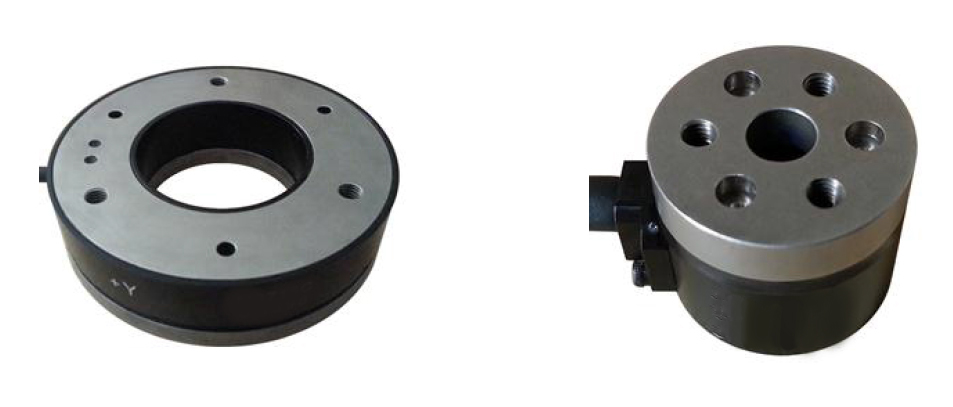

GL-IC3系列 - 工業級的6軸力傳感器

簡介

GL-IC3系列為工業級6軸力傳感器，是結解耦型6軸力傳感器，專為工業機器人所設計。該類型傳感器提供10倍過載保護功能、IP65防護等級、內建低雜訊放大器。遲滯性小於1% F.S、串擾（crosstalk）小於5% F.S。

規格

型號 #	量程				尺寸 (mm)			重量(Kg)
型號 #	Fx, Fy (N)	Fz (N)	Mx, My (Nm)	Mz (Nm)	外徑	高度	內徑	重量(Kg)
GL-IC3-10449A	165	495	15	15	104	40	*	1.25
GL-IC3-10449B	165	495	15	15	104	40	*	1.25
GL-IC3-10449C	165	495	15	15	104	40	*	1.25
GL-IC3-10499	330	990	30	30	104	40	*	1.25
GL-IC3-10419A	660	1980	60	60	104	40	*	1.25
GL-IC3-10419B	660	1980	60	60	104	40	*	1.25
GL-IC3-10419C	660	1980	60	60	104	40	*	1.25
GL-IC3-16831	1250	3125	200	200	168	62	*	2.80
GL-IC3-16862	2500	6250	400	400	168	62	*	5.00
GL-IC3-19990	3600	9000	700	700	199	65	*	6.90
GL-IC3-19918	7200	18000	1400	1400	199	65	*	6.90

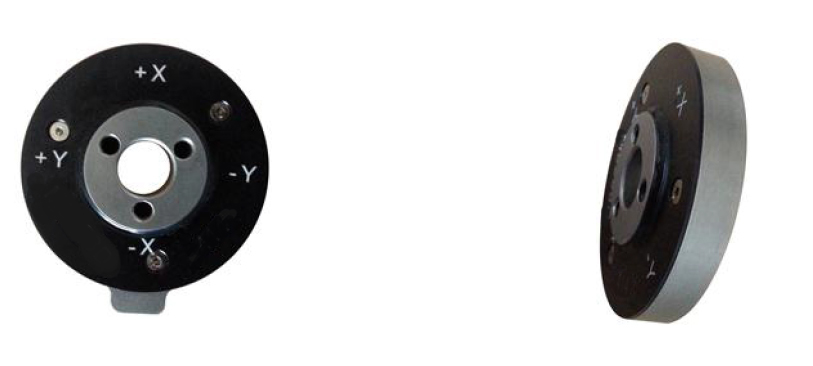

GL-IC5系列 - 超薄6軸力/扭矩傳感器

簡介

GL-IC5系列是超薄型6軸力傳感器，是矩陣解耦型6軸力傳感器。其技術受專利保護，厚度只有9.2mm，是全球最薄的商業化六軸力傳感器，最大允許3倍過載。標準款IP60防護等級，非線性與遲滯性小於1% F.S、串音（crosstalk）小於3% F.S。

規格

型號	量程				尺寸 (mm)			重量(Kg)
型號	Fx, Fy (N)	Fz (N)	Mx, My (Nm)	Mz (Nm)	外徑	高度	內徑	重量(Kg)
GL-IC5-3025	150	250	2.25	2.25	30	9.2	5	0.01
GL-IC5-3050	300	500	4.50	4.50	30	9.2	5	0.03
GL-IC5-3010	600	1000	9.00	9.00	30	9.2	5	0.03
GL-IC5-4525A	150	250	3.50	3.50	45	9.2	9	0.03
GL-IC5-4525B	150	250	3.50	3.50	45	9.2	9	0.03
GL-IC5-4550	300	500	7.00	7.00	45	9.2	10	0.06
GL-IC5-4510	600	1000	13.50	13.50	45	9.2	10	0.06
GL-IC5-4520	1200	2000	27.00	27.00	45	9.2	10	0.06
GL-IC5-6050	300	500	10.00	10.00	60	9.2	21	0.11
GL-IC5-6010	600	1000	20.00	20.00	60	9.2	21	0.11
GL-IC5-6020	1200	2000	40.00	40.00	60	9.2	21	0.11
GL-IC5-6550	2500	5000	200.00	100.00	65	9.2	10	0.19
GL-IC5-9010	600	1000	40.00	40.00	90	9.2	45	0.26

GL-IC7系列 - 6軸力傳感器（機器人&通用測試）

簡介

GL-IC7系列直徑從15mm到135mm、50 – 6400 N、0.5至320 Nm，是矩陣解耦型6軸力傳感器。GL-IC7的直徑15mm、厚度14mm，是全球最小的商業化六軸力傳感器。GL-IC7系列非線性、遲滯性小於0.5% F.S，串擾（crosstalk）小於2% F.S、300% 的過載能力，傳感器標定報告中會提供一個6 x 6的解耦矩陣。

IP60的防護等級，某些型號的傳感器也可以達到IP68的防水等級（水下十米），型號末尾有「P」表示IP68防護等級。

規格

	型號 #	量程				尺寸 (mm)			重量(Kg)
	型號 #	Fx, Fy (N)	Fz (N)	Mx, My (Nm)	Mz (Nm)	外徑	高度	內徑	重量(Kg)
1	GL-IC7-1510	50	100	0.50	0.50	15	14	4.4	0.01
2	GL-IC7-1520	100	200	1.00	1.00	15	14	4.4	0.01
3	GLIS4-1540	200	400	2.00	2.00	15	14	4.4	0.01
4	GL-IC7-2110	50	100	0.75	0.75	21	17	5.4	0.01
5	GL-IC7-2120	100	200	1.50	1.50	21	17	5.4	0.01
6	GL-IC7-2140	200	400	3.00	3.00	21	17	5.4	0.01
7	GL-IC7-2180A	400	800	6.00	6.00	21	17	5.4	0.02
8	GL-IC7-2180B	400	800	6.00	6.00	21	17	5.4	0.02
9	GL-IC7-2116	800	1600	12	12	21	17	5.4	0.02
10	GL-IC7-3032	1600	3200	40	40	30	23	6.00	0.07
11	GL-IC7-3520	120	200	5	5	35	19	7.00	0.04
12	GL-IC7-4510	50	100	1.75	1.75	45	19	17	0.04
13	GL-IC7-4520	100	200	3.50	3.50	45	19	17	0.04
14	GL-IC7-4540	200	400	7.00	7.00	45	19	17	0.04
15	GL-IC7-4580	400	800	14.00	14.00	45	19	17	0.11
16	GL-IC7-4516	800	1600	28.00	28.00	45	19	17	0.11
17	GL-IC7-4532	1600	3200	56.00	56.00	45	19	17	0.11
18	GL-IC7-4564	3200	6400	112.00	112.00	45	19	17	0.11
19	GL-IC7-7020	100	200	5.50	5.50	70	23	30	0.12
20	GL-IC7-7040	200	400	11.00	11.00	70	23	30	0.12
21	GL-IC7-7040P	200	400	11.00	11.00	70	23	30	0.12
22	GL-IC7-7080	400	800	22.00	22.00	70	23	30	0.29
23	GL-IC7-7016A	800	1600	44.00	44.00	70	23	30	0.29
24	GL-IC7-7016B	800	1600	44.00	44.00	70	23	30	0.29
25	GL-IC7-7016C	800	1600	44.00	44.00	70	23	*	0.29
26	GL-IC7-7016P	800	1600	44.00	44.00	70	23	30	0.29
27	GL-IC7-7032A	1600	3200	88.00	88.00	70	23	30	0.29
28	GL-IC7-7032B	1600	3200	88.00	88.00	70	23	*	0.29
29	GL-IC7-8840	200	400	50	50	88	20	13	0.54
30	GL-IC7-9020	100	200	7.00	7.00	90	23	45	0.18
31	GL-IC7-9040A	200	400	14.00	14.00	90	23	45	0.18
32	GL-IC7-9040B	200	400	14.00	14.00	90	23	45	0.18
33	GL-IC7-9080	400	800	28.00	28.00	90	23	45	0.45
34	GL-IC7-9016	800	1600	56.00	56.00	90	23	45	0.45
35	GL-IC7-9032A	1600	3200	112.00	112.00	90	23	45	0.45
36	GL-IC7-9032B	1600	3200	112.00	112.00	90	23	*	0.45
37	GL-IC7-9064	3200	6400	224	224	90	23	45	0.45
38	GL-IC7-13520	100	200	10.00	10.00	135	25	80	0.39
39	GL-IC7-13540A	200	400	20.00	20.00	135	25	80	0.39
40	GL-IC7-13540B	200	400	20.00	20.00	135	25	80	0.39
41	GL-IC7-13580A	400	800	40.00	40.00	135	25	80	1.00
42	GL-IC7-13580B	400	800	40.00	40.00	135	25	*	1.00
43	GL-IC7-13580P	400	800	40.00	40.00	135	25	80	1.00
44	GL-IC7-13516	800	1600	80.00	80.00	135	25	80	1.00
45	GL-IC7-13516P	800	1600	80.00	80.00	135	25	80	1.00
46	GL-IC7-13532A	1600	3200	160.00	160.00	135	25	80	1.00
47	GL-IC7-13532B	1600	3200	160.00	160.00	135	25	80	1.00
48	GL-IC7-13564A	3200	6400	320.00	320.00	135	25	80	1.00
49	GL-IC7-13564B	3200	6400	320.00	320.00	135	25	*	1.00

GL-IC8系列 - 低量程6軸力/扭矩傳感器

簡介

GL-IC8系列是低量程、高精度工業級6軸力傳感器，是矩陣解耦型6軸力傳感器，非常適合於精密裝配、風洞測試等。該類傳感器提供10倍（或6倍）過載保護功能，直徑大於75mm的型號可以內置放大器或採集卡。IP60防護等級，模型號末尾家字母 ”P” 表示IP65防護等級。GL-IC8系列非線性小於0.5% F.S、遲滯性小於0.5% F.S、串擾（crosstalk）小於2%。

規格

型號	量程				尺寸 (mm)			重量(Kg)
型號	Fx, Fy (N)	Fz (N)	Mx, My (Nm)	Mz (Nm)	外徑	高度	內徑	重量(Kg)
GL-IC8-4540	40	40	1.5	1.5	45	35	*	0.20
GL-IC8-4570	70	70	3	3	45	35	*	0.20
GL-IC8-4513	130	130	6	6	45	35	*	0.20
GL-IC8-4552	520	520	24	24	45	35	*	0.20
GL-IC8-7540A	40	40	2.5	2.5	75	35	*	0.41
GL-IC8-7540B	40	40	3.5	3.5	75	35	*	0.69
GL-IC8-7570A	70	70	5	5	75	35	*	0.41
GL-IC8-7570B	70	70	7	7	75	35	*	0.69
GL-IC8-7513A	130	130	10	10	75	35	*	0.41
GL-IC8-7513B	130	130	14	14	75	35	*	0.69
GL-IC8-7526A	260	260	20	20	75	35	*	0.41
GL-IC8-7526B	260	260	20	20	75	35	*	0.41
GL-IC8-7526C	260	260	28	28	75	35	*	0.69
GL-IC8-7652	520	520	56	56	75	35	*	0.69

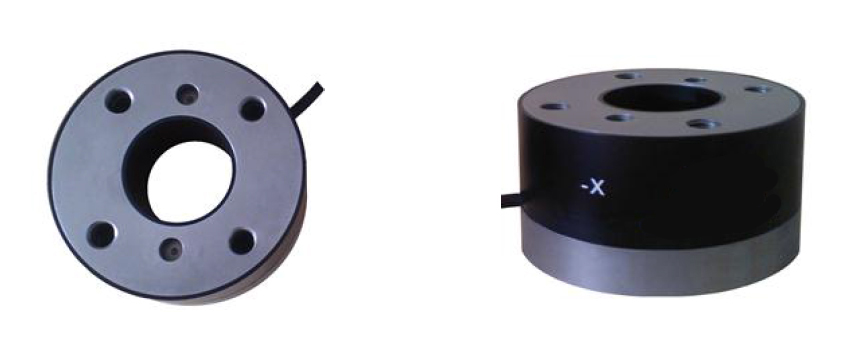

GL-IC9系列 - 大量程6軸力規

簡介

GL-IC9系列是大量程、結構解耦型大量程6軸力傳感器，外徑從60mm至135mm，最大量程291600N，最大允許2倍過載。IP60的防護等級，某些型號的傳感器也可以達到IP68的防水等級（水下十米），型號末尾有「P」表示IP68防護等級。GL-IC9系列非線性、遲滯性小於1% F.S，串擾（crosstalk）小於5% F.S、

規格

	型號	量程				尺寸 (mm)			重量(Kg)
	型號	Fx, Fy (N)	Fz (N)	Mx, My (Nm)	Mz (Nm)	外徑	高度	內徑	重量(Kg)
1	GL-IC9-6054	2700	5400	120	96	60	40	15	0.18
2	GL-IC9-6010A	5400	10800	240	192	60	40	15	0.48
3	GL-IC9-6010B	5400	10800	240	192	60	40	*	0.48
4	GL-IC9-6010P	5400	10800	240	192	60	40	15	0.48
5	GL-IC9-6032	16200	32400	660	530	60	50	15	0.62
6	GL-IC9-6050	30000	50000	NA	NA	60	35	*	0.62
7	GL-IC9-9054	2700	5400	180	144	90	40	35	0.37
8	GL-IC9-9010	5400	10800	360	288	90	40	35	0.99
9	GL-IC9-9032	16200	32400	1000	800	90	50	35	1.30
10	GL-IC9-9097	48600	97200	3000	2400	90	75	33	2.20
11	GL-IC9-13554	2700	5400	270	216	135	40	70	0.72
12	GL-IC9-13510A	5400	10800	540	432	135	40	70	1.95
13	GL-IC9-13510B	5400	10800	540	432	135	40	70	1.95
14	GL-IC9-13510C	5400	10800	540	432	135	40	70	1.95
15	GL-IC9-13532A	16200	32400	1500	1200	135	50	57	2.90
16	GL-IC9-13532B	16200	32400	NA	NA	135	50	57	2.90
17	GL-IC9-13597	48600	97200	4500	3600	135	75	57	5.00
18	GL-IC9-13597	48600	97200	4500	3600	135	75	57	5.00
19	GL-IC9-13529A	145800	291600	13500	10800	135	120	47	7.40
20	GL-IC9-13529AP	145800	291600	13500	10800	135	120	47	7.40
21	GL-IC9-13529BP	145800	291600	13500	10800	135	120	47	7.40
