以高速擷取和分析輪胎行為

Tekscan的高速TireScan™系統能擷取時速高達265 km / h（165 mph）的輪胎數據，分析運動和慣性力對輪胎的影響。在輪胎滾動時，強大的壓力傳感元件陣列以20kHz的速率進行掃描，該軟體顯示運動中的輪胎形狀和壓力分佈。高速TireScan有兩種配置：有線與Datalogger無線裝置（詳情請參閱配置頁籤）。

特色

．快速測試

．動態錄製與撥放

．以高達265公里/小時（165英里/小時）的速度擷取輪胎印跡

．圖形和數據分析功能

．快速生成自定義報告

．耐用、可重複使用的感測片

觀看下面影片了解系統如何運作

一般感測片規格

高速配置

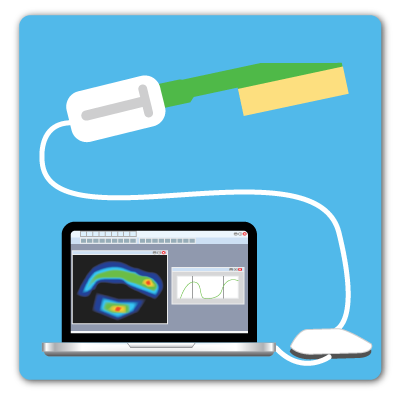

高速TireScan有兩種配置：有線與Datalogger無線裝置，該系統可以安裝在Drum或道路上，請參閱下面的詳細訊息：

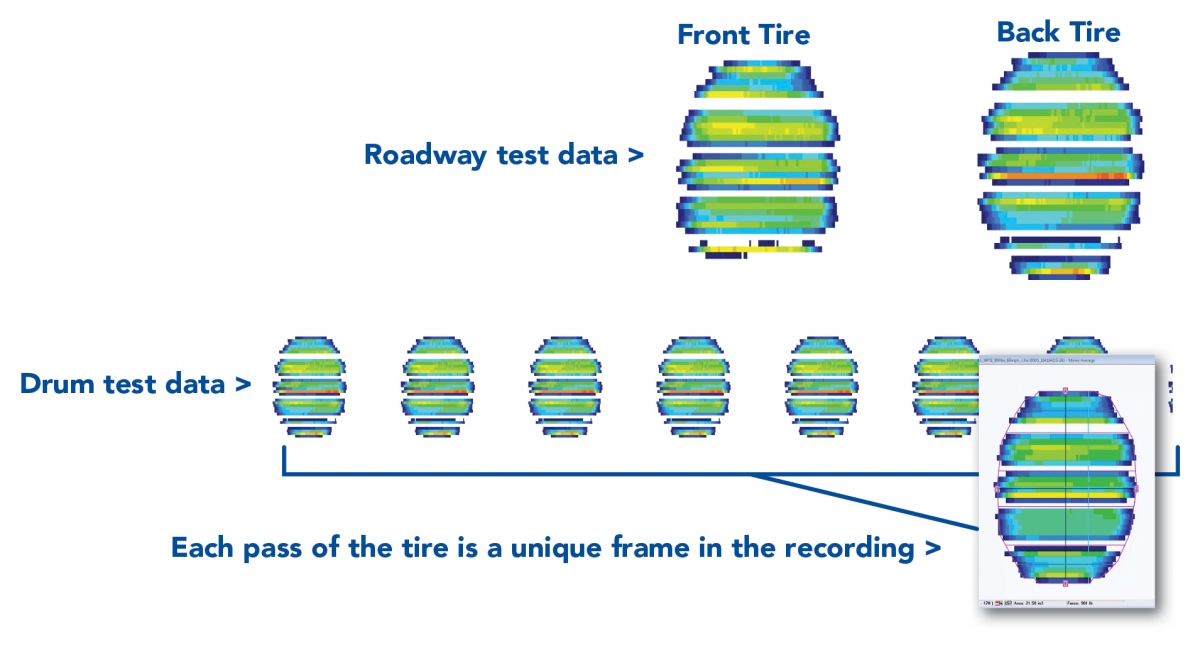

擷取數據的方法：

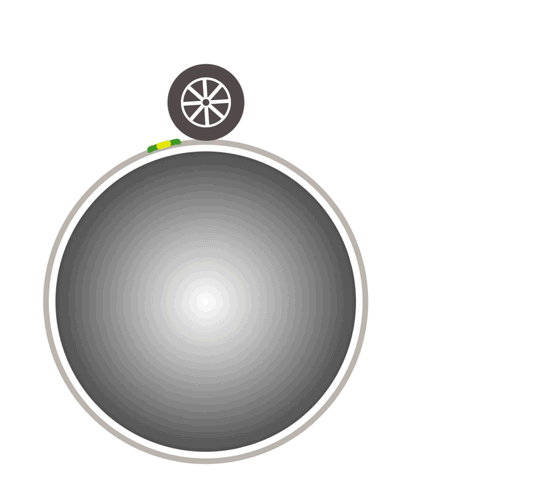

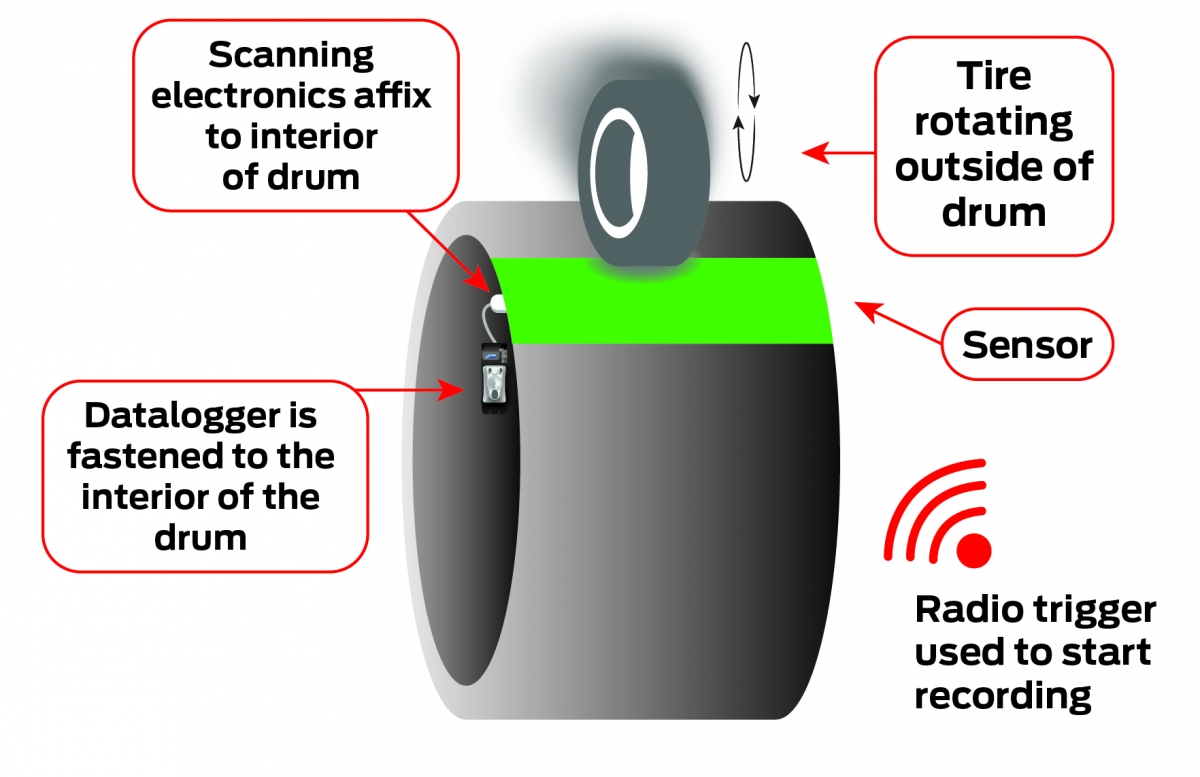

1. 帶滑環的Drum

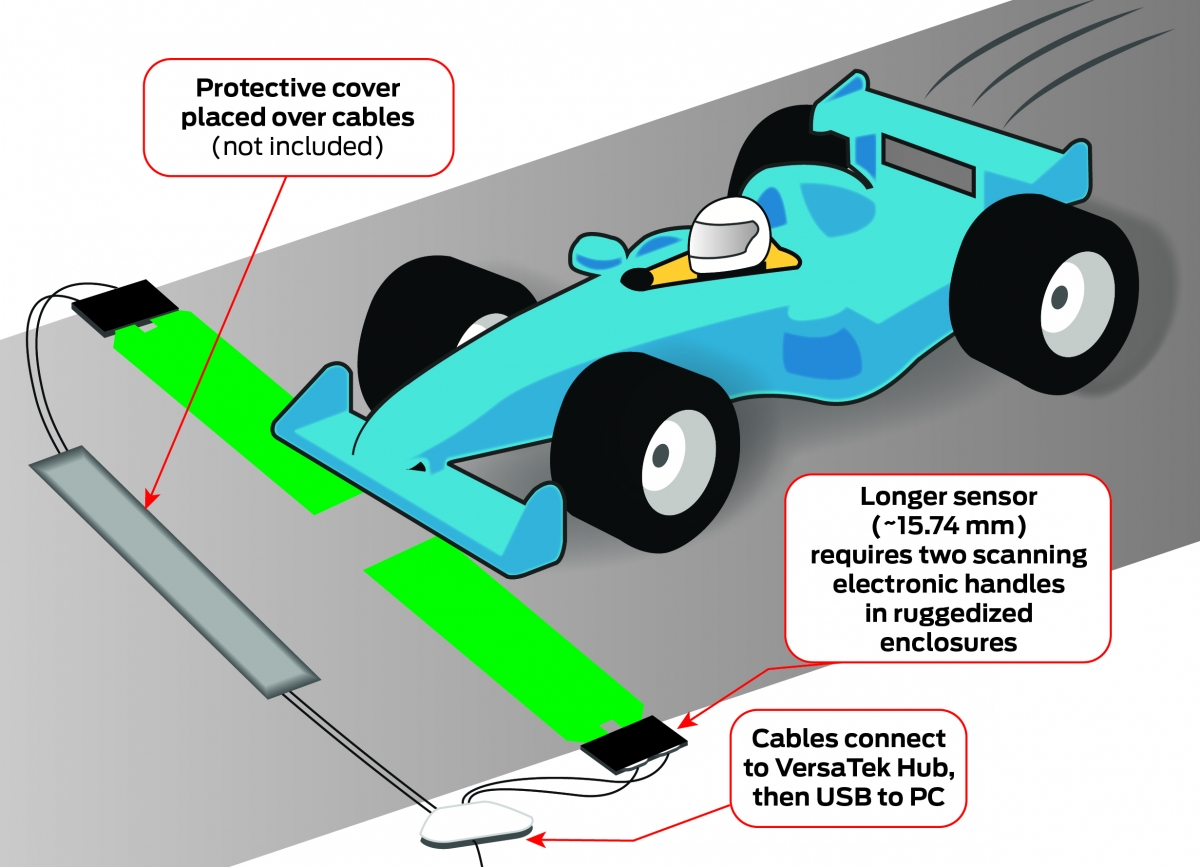

2. 在道路上放置單感測器或雙感測器

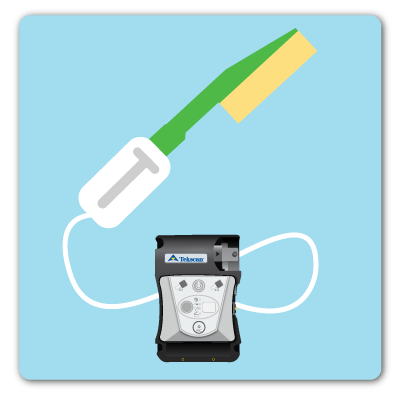

** Datalogger無線裝置可透過SD卡暫存數據，當測試完成後，再將SD卡內的資料傳輸至PC進行分析。

感測片型號：9505和9506

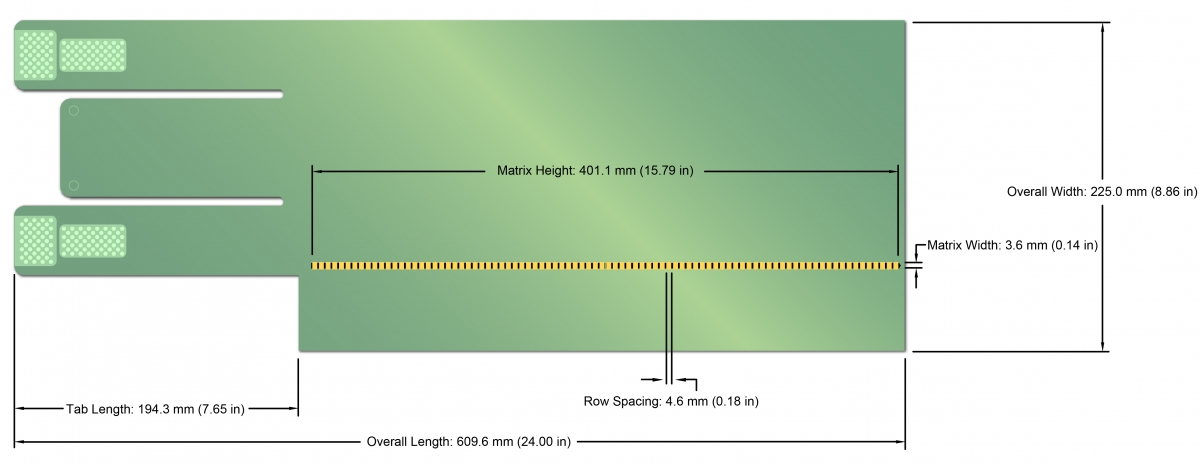

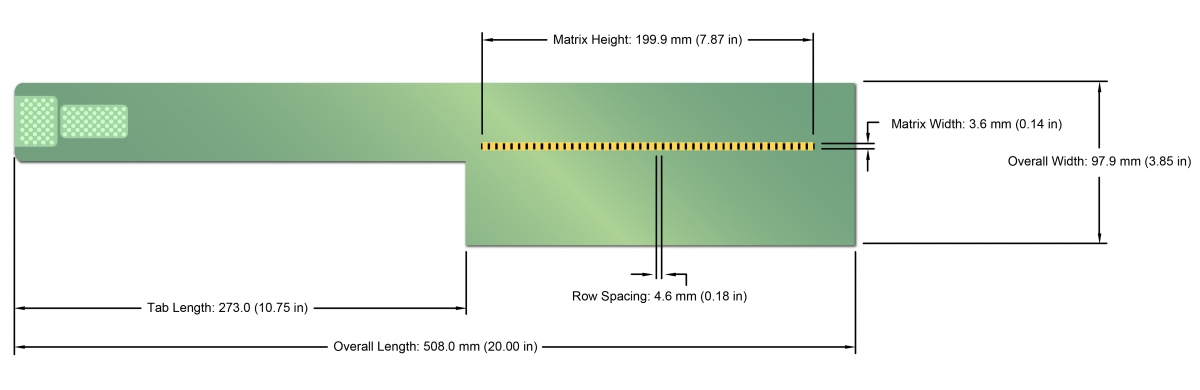

該系統有兩款感測片：9505和9506這兩款感測片的空間解析度相同，均為4.6mm（0.18”），掃描速率為20kHz。

9505感測片 – 小客車與小型卡車

9506感測片 – 卡車、公車和飛機

分析輪胎印跡壓力曲線

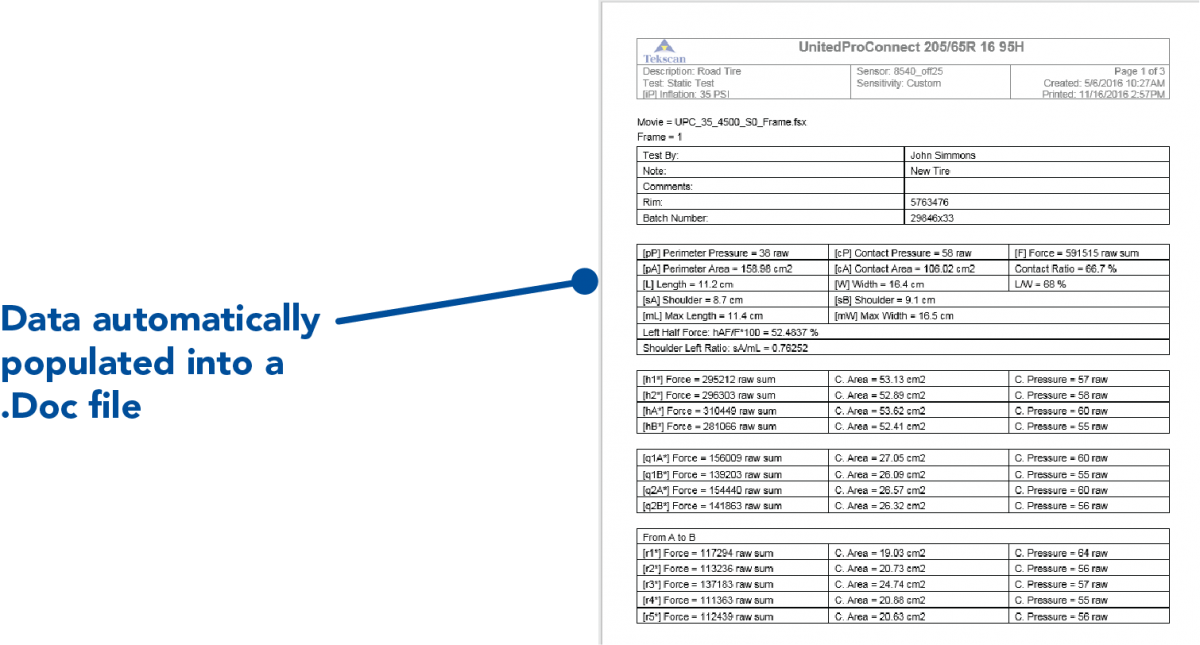

高速TireScan^TM軟體模組提供更全面與更高品質的分析，軟體內能以多種格式顯示壓力分佈數據，也可輸出指定輪胎的自定義報告，並匯出為CSV或Word檔。

資料庫

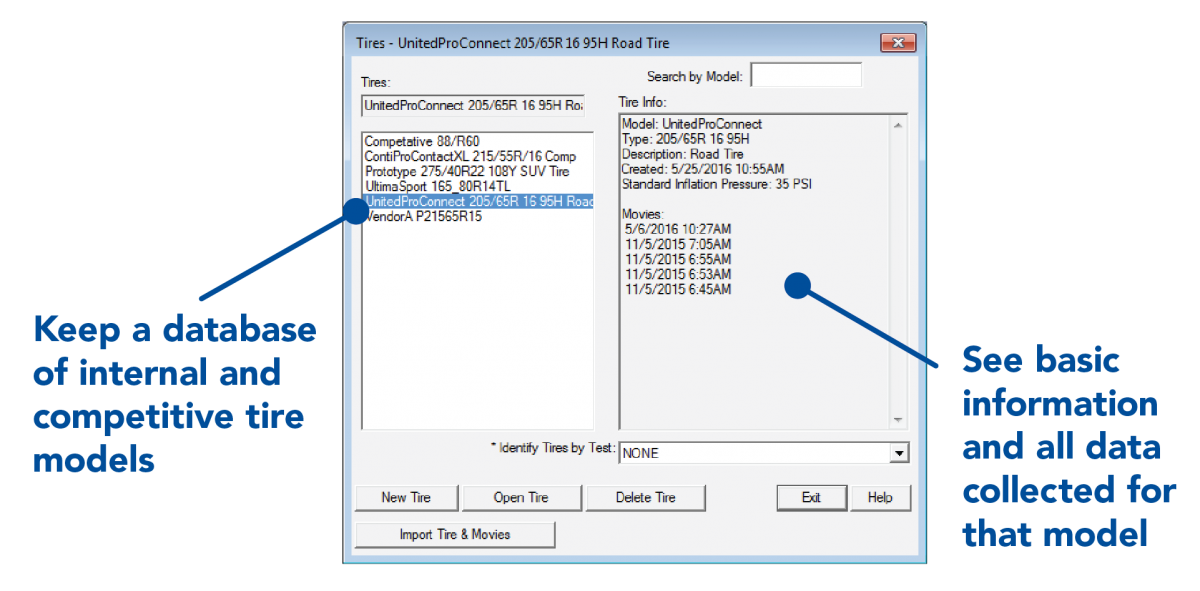

．管理輪胎模組與測試檔案

．新的測試檔案可自動輸入輪胎的基本資料

輪胎幾何辨識

．軟體能找出輪胎接觸區域、中心線、胎肩等

．計算輪胎足跡的關鍵參數

能導出多種數據與文件格式

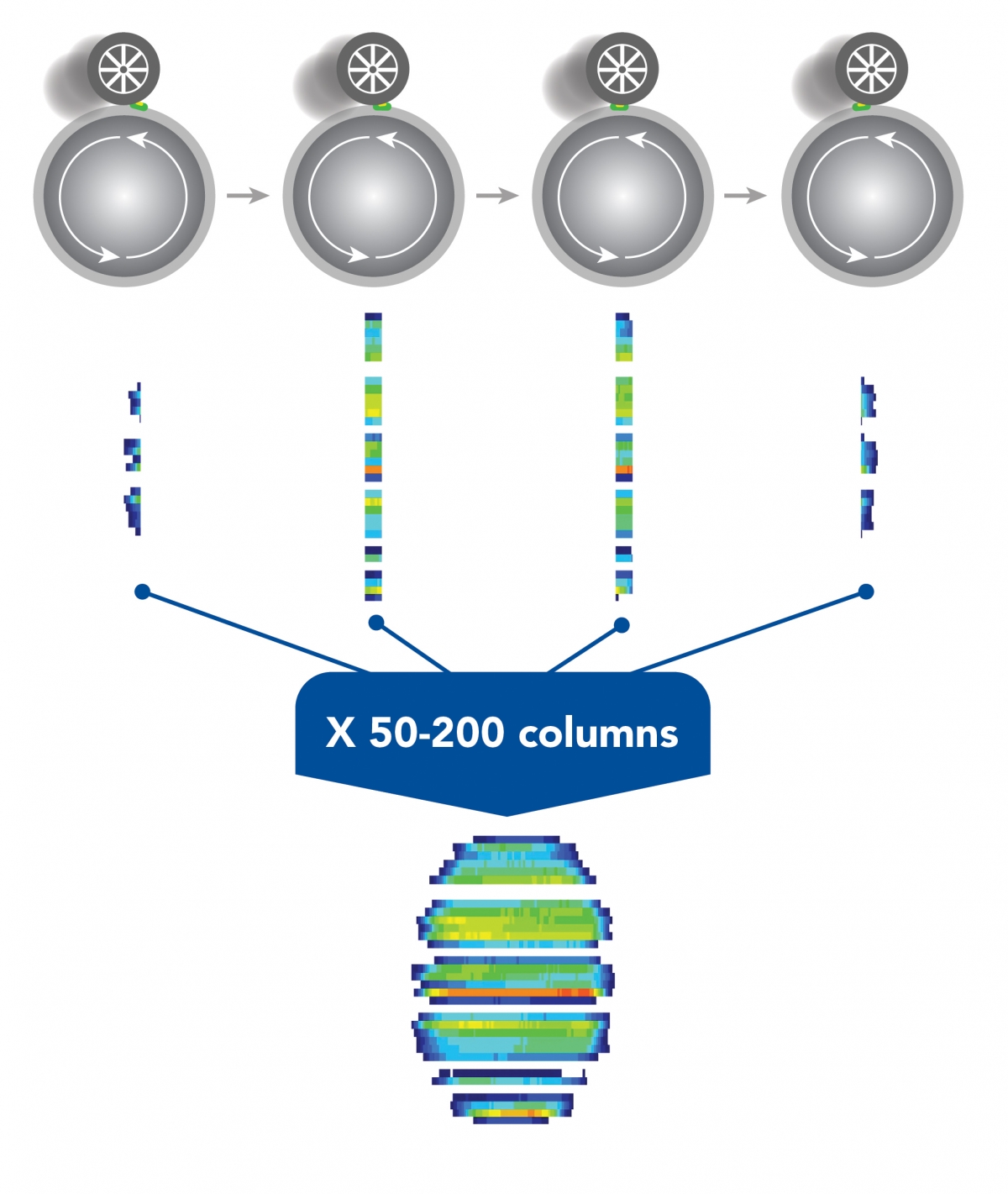

如下圖所示，高速TireScan^TM系統能擷取輪胎寬度方向上的多個線性陣列，並將多個線性陣列進行重組，再進行後續的分析動作。

高速分析的關鍵

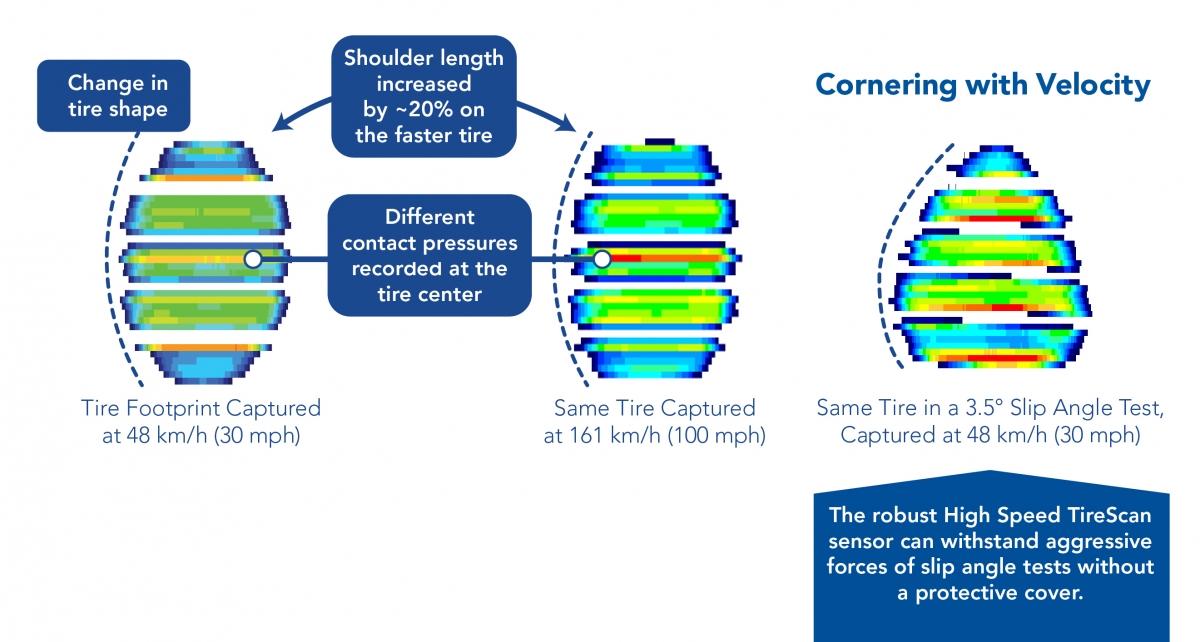

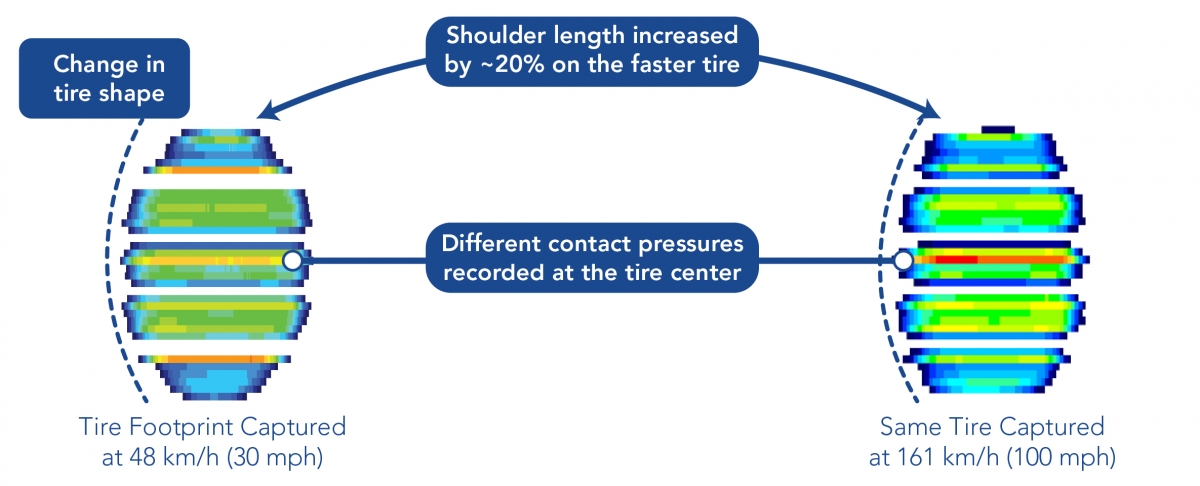

高速輪胎擷取系統可捕捉輪胎在不同速度下所可能發生的形變。下圖是48km/h（30mph）的條件下輪胎是如何變化的。

資料擷取器連接感測片與電腦，擷取器蒐集數據並以數位的方式將資料傳送至電腦進行分析。

	VersaTek堅固型資料擷取器 專為TireScan系統所設計的擷取器，比標準的擷取器還要堅固且耐用。
	8-Port集線器 透過8-Port集線器，最高可8個擷取器同時進行數據蒐集。
	Datalogger VersaTek 無線裝置 應用於高速或干擾源較多的應用中
	VersaTek資料擷取器 高速應用的資料擷取器
	觸發訊號發送器/接收器 遠端控制記錄，同步開始或停止數據蒐集

相容的平衡校準器

平衡校準器能用來補償各個感測點間的差異，提高量測的精度。

PB100C平衡校準器 有效面積為13.0英寸×19.5英寸（330毫米×495毫米）的平衡器

．高速評估輪胎性能

．識別故障

．測量來自慣性力量所造成的輪胎變形

．評估轉彎性能

輪胎足跡壓力分佈 測量靜態和動態輪胎足跡壓力曲線。
