KS903.100

簡介
規格

特色

．尺寸小

．出色的相位響應

．高解析度

．溫度係數低

．包括電子數據表（TEDS）

．適用於模態和結構分析

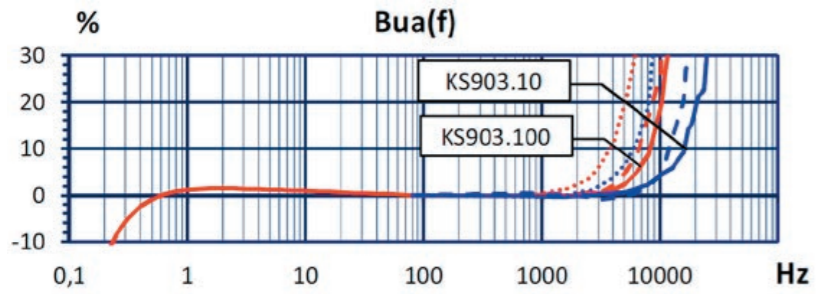

- 典型的波幅響應

- 溫度特性

- 雜訊特性

型號		KS903.100
輸出		IEPE
設計		剪切設計
電壓靈敏度	B_ua	100 ± 10 % mV/g
範圍	a+ / a-	60 g
損壞限制	a_max	3000 g
線性頻率範圍	f _{3 dB} X/Y/Z	0,15.. 7000 / 10000 / 12000 Hz
線性頻率範圍	f _{10 %}X/Y/Z	0,25 .. 4000 / 6000 / 7000 Hz
共振頻率	f _r X	> 11 kHz
	f _r Y	> 13 kHz
	f _r Z	> 17 kHz
階段響應	φ_5%	1 .. 7000 Hz
橫向靈敏度	Γ_90MAX	< 5 %
殘餘雜訊 (RMS; 0.5 Hz - 20 kHz)	a_{n wide band}	< 400 µg
雜訊密度	0.1 Hz a_n1	30 µg/√Hz
	1 Hz a_n2	8 µg/√Hz
	10 Hz a_n3	3 µg/√Hz
	100 Hz a_n4	0,8 µg/√Hz
全範圍的非線性		2 %
恆定電流源	I _CONST	2 .. 20 mA
輸出偏壓	U_BIAS	12 .. 14,5 V
輸出阻抗	r_out	< 100 Ω
電子數據表（TEDS）		IEEE 1451.4 Template 25

環境參數

操作溫度範圍	T_min/T_max	-30 / 100 °C
溫度。靈敏度係數	-30 .. 0 °C TK(B_a)	0,04 %/K
	0 .. 40 °C TK(B_a)	0,02 %/K
	40 .. 80 °C TK(B_a)	±0,01 %/K
	80 .. 100 °C TK(B_a)	-0,02 %/K
瞬間溫度靈敏度	b_aT	0,13 ms^-2/K
磁場靈敏度	b_aB	2,9 ms^-2/T

機械參數

重量 (不含電纜線)	9 / 0,32 g / oz
外殼材質	鋁、硬塗層
插座/插頭	1/4-28 UNF male
安裝孔	M5 (Y, Z), 黏著劑
