F-Scan^TM是什麼？

F-Scan^TM系統能提供動態壓力、力量與時間等關於足部功能與步態分析的數據，透過F-Scan所得到的數據被廣泛應用在各個領域，像是設計矯正鞋墊、降低糖尿病足的高壓點、評估運動員的球鞋等。

研究人員與F-Scan

研究人員可以使用最好的工具來了解鞋內壓力分佈的狀況，研究版軟體能提供更多選購模組，協助研究人員進行更深入的分析。

．提供精準且高解析度的感測片

．能與步態實驗室的其他系統進行同步，像是錄影機、肌電圖和三維動作捕捉系統

．提供壓力/力量對時間的數據

．即時顯示壓力/力量對時間的曲線

．提供重心與重心軌跡

臨床人員與F-Scan

世界各地的足科醫生、物理治療師、教授和矯形師/義肢醫師等，都能透過F-Scan得到個人所需要的數據，而F-Scan提供一鍵生成報告，協助臨床人員記錄患者的狀況。

．識別病況並協助醫師做出準確的判斷

．客觀地評估矯形器與治療的效果

．教育病人關於病理與治療的知識

．提高患者滿意度

．提供療程與進展的相關文件

多功能的F-Scan^TM能適用於各個領域

．觀察/評估足部功能與步態異常

．監測退化性的足部疾病

．評估矯形器對步態的影響

．確認潛在的潰瘍區域

．評估運動鞋功能

．鞋類研究與設計

．評估運動員受傷前後的狀況

．調整手術後的足部負載狀況

．比較術前與術後的狀況

．因為Ray Hypomobility而造成的高壓點

相關應用文章：

	足科醫生Dr. DeBrule臨床的F-Scan應用實例
	足科醫生Michael Weiss的F-Scan應用
	使用F-Scan設計鞋子

Tekscan系統由資料擷取器、軟體與專利的薄膜感測片所組成。

F-Scan^TM系統可以根據您的需要提供不同的配置。

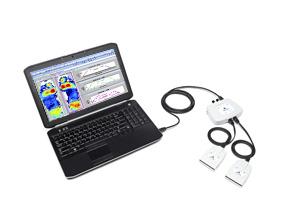

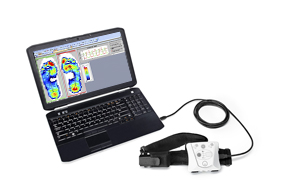

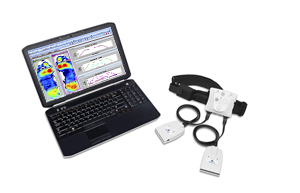

F-Scan Base (有線)	F-Scan Wireless (無線)	F-Scan Wireless與Datalogger裝置
透過USB線連接VersaTek 2-Port集線器與電腦，線長最長可達30.5m (100 ft)，掃描速率最快可高達750Hz。	裝置透過無線傳輸的方式與電腦進行連接，無線傳輸距離最遠可達100m，掃描速率最快可達100Hz。數據可以即時顯示在電腦上。	Tekscan能在同一台裝置上同時提供這兩個功能，讓您能夠擁有更靈活的系統。



系統的選擇取決於應用

當您選擇VersaTekTM裝置時，您可以與其他的Tekscan系統共享此裝置，以便大幅降低您的研究成本，像是能搭配F-Scocket義肢系統、Grip握力系統以及CONFORMat坐墊系統等。

精確、可靠、同等級內最優的感測片

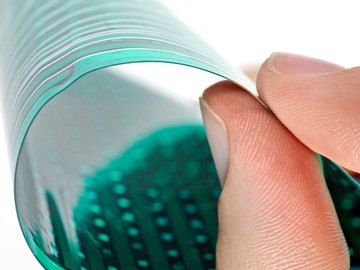

F-Scan^TM感測片具有最佳的空間解析度，可用於鞋內壓力量測，超薄且耐用的感測片，能進行多次實驗。

感測片規格

醫療感測片3000E >> 標準應用的電阻式感測片，壓力範圍分為50-75 psi (345-517 kPa；較靈敏)、125 psi (862 kPa；標準)。 感測片上有960個感測點，厚度只有0.007 in. (0.15 mm)，最大能量測到男性 USA 14號。

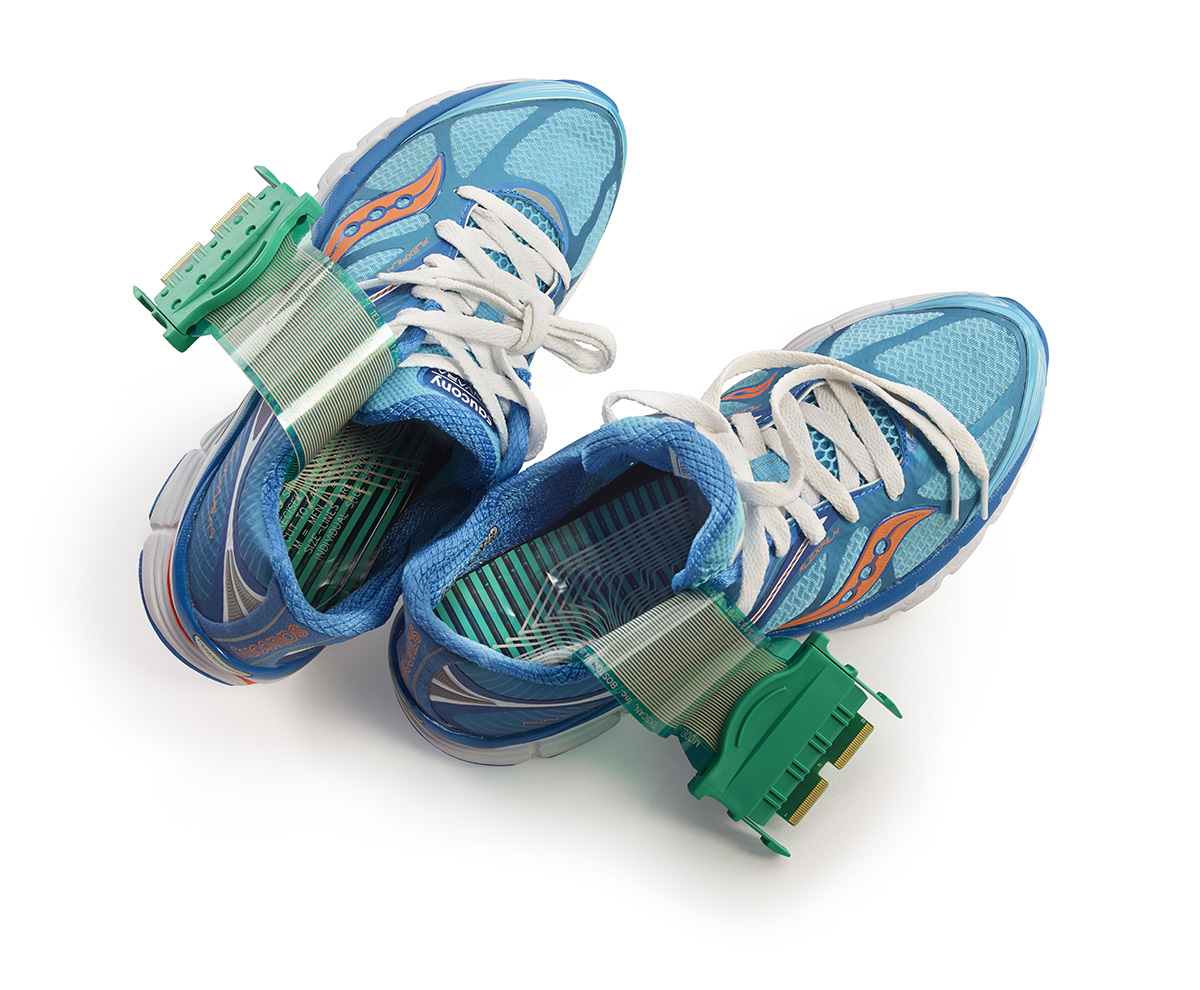

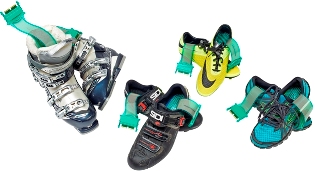

 針對各種應用的超薄F-Scan^TM感測片

提供關於足部功能與步態的可靠資訊

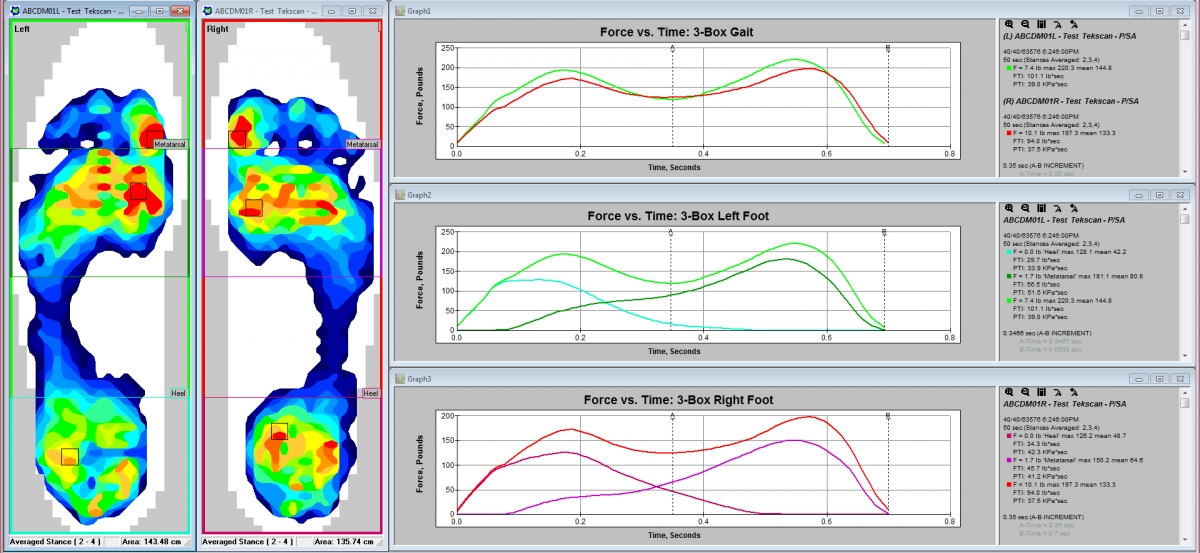

F-Scan 3-Box分析功能將腳分成三個關鍵區域

．即時查看力量與時間曲線

．比較治療前/後的差異

．力量對時間積分

．逐幀顯示、單步顯示、多步顯示

．匯出/匯入文檔

．顯示重心與重心軌跡

．計算時可去除第一步與最後一步，以便取得最精準的數據

實際看看F-ScanTM系統所提供的步態資訊

注意：步態插圖不包含在實際軟體中。

節省分析數據與寫報告的時間

．3-Box分析功能，只需按一鍵就能自動生成完整的報告

．將腳分成三個關鍵區域：腳跟、蹠骨與全腳，以便進行更詳細的分析

．生成步態參數表，包括：步幅、跨步長、站立期與擺動期時間等

 - 3-Box報告的範例頁

峰值壓力分析識別並量化峰值壓力區域

．記錄並比較治療前後的差異

．確認減壓的效果

 - 封值壓力報告的範例頁

Tekscan根據使用者的應用需求，將軟體分為臨床版軟體（標準版）以及研究版軟體兩種。研究版軟體包含以下額外的功能，像是：

．匯出至Excel或MATLAB^®，並儲存為ASCII

．額外的校正點

．與外部設備（如肌電儀、測力板以及動作捕捉系統等）進行外部的觸發同步

．錄影畫面編輯

軟體

	外部觸發/同步 使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄
	影像同步模組 將您的即時壓力數據與實際影像進行結合
	晃動分析模組（SAM） 該模組提供各種擺動與平衡的參數。
	時間分析模組 (TAM) 擷取步態各階段的時間數據，以便進行更深入的分析。
	研究版軟體 額外的軟體功能，能協助使用者進行更深入的研究與分析。

硬體

觸發訊號發送器/接收器 遠端控制記錄，同步開始或停止數據蒐集。
