i511 BNC接線盒連接到i60x / i4xx硬體，並提供以下功能：

．螺絲端子和BNC連接器，可以將外部信號連接到Hd44連接器

．終端客戶安裝的電線和分流電阻的外殼

．i511無法進行熱電偶測量，如須測量熱電偶，請使用i510接線盒

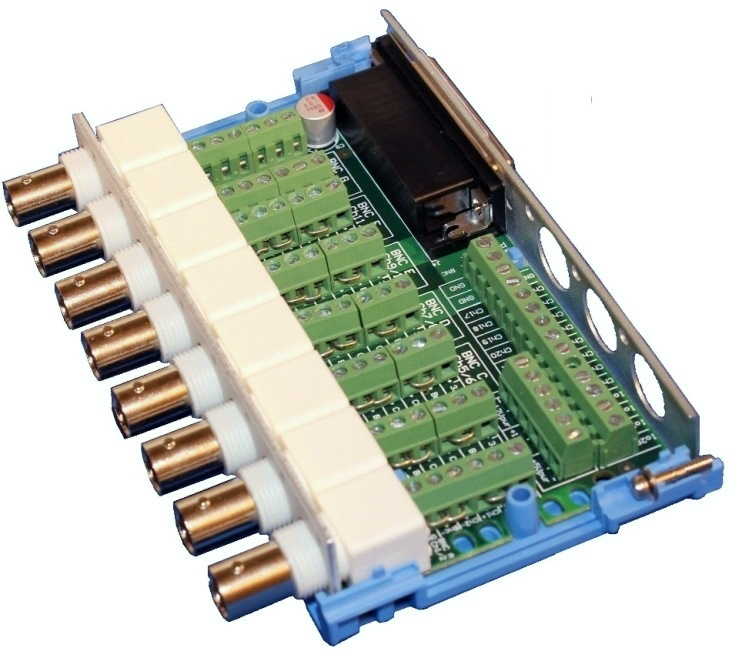

下圖是一個拆解式的i511，電線可以從頂部和底部洞口穿出。

i51x採用翻蓋設計，頂部和底部塑料材質相同，通過3個螺絲鎖付，兩個固定的4-40螺栓將i51x固定到任何帶有Hd44公頭連接器的i4xx卡上。

i510的尺寸為8.3 x 2.5 x 13 cm（3.3" x 1" x 5.3”，d / w / h）。

BNB接線

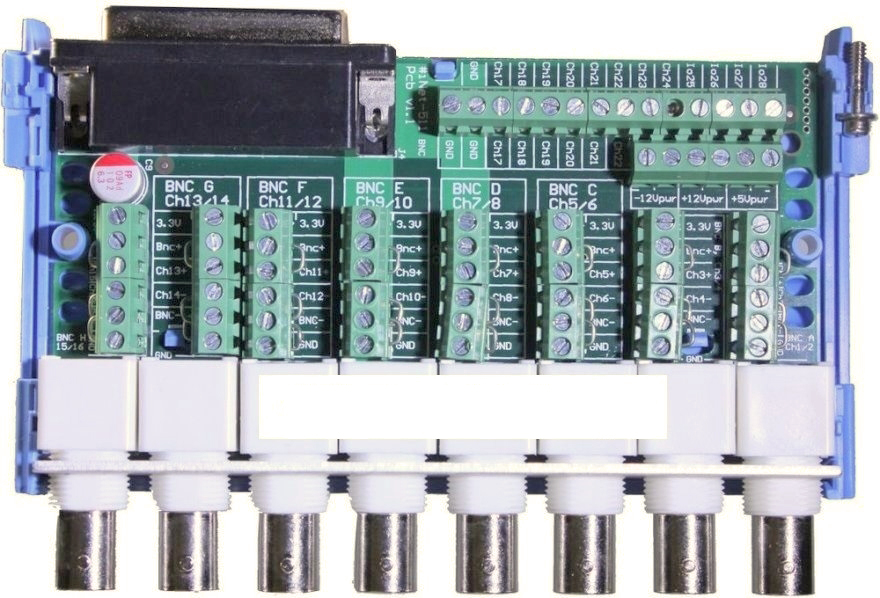

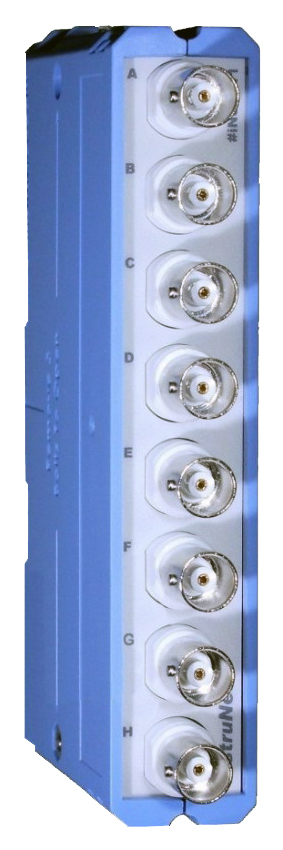

i511 BNC接線盒在前面板上提供8個BNC接頭，BNC中心引腳（Bnc +）和外部金屬外殼（Bnc-）連接到接線盒中的螺釘端子，如下圖所示。

使用者根據需要將這些BNC連接到instruNet I/O通道，i511出廠時安裝了跳線，將8個BNC連接到通道1 / 2、3 / 4 ... 15/16。此外，對於每個BNC，該設備都配有一根連接BNC-地線的跳線，這些跳線在圖中顯示為粉色的線條，用戶可以根據需要輕鬆調整出廠配置的跳線。在大部分狀況，工廠安裝的跳線正是最終用戶所需要的，但有時候並非總是如此。
