夾輪壓力量測

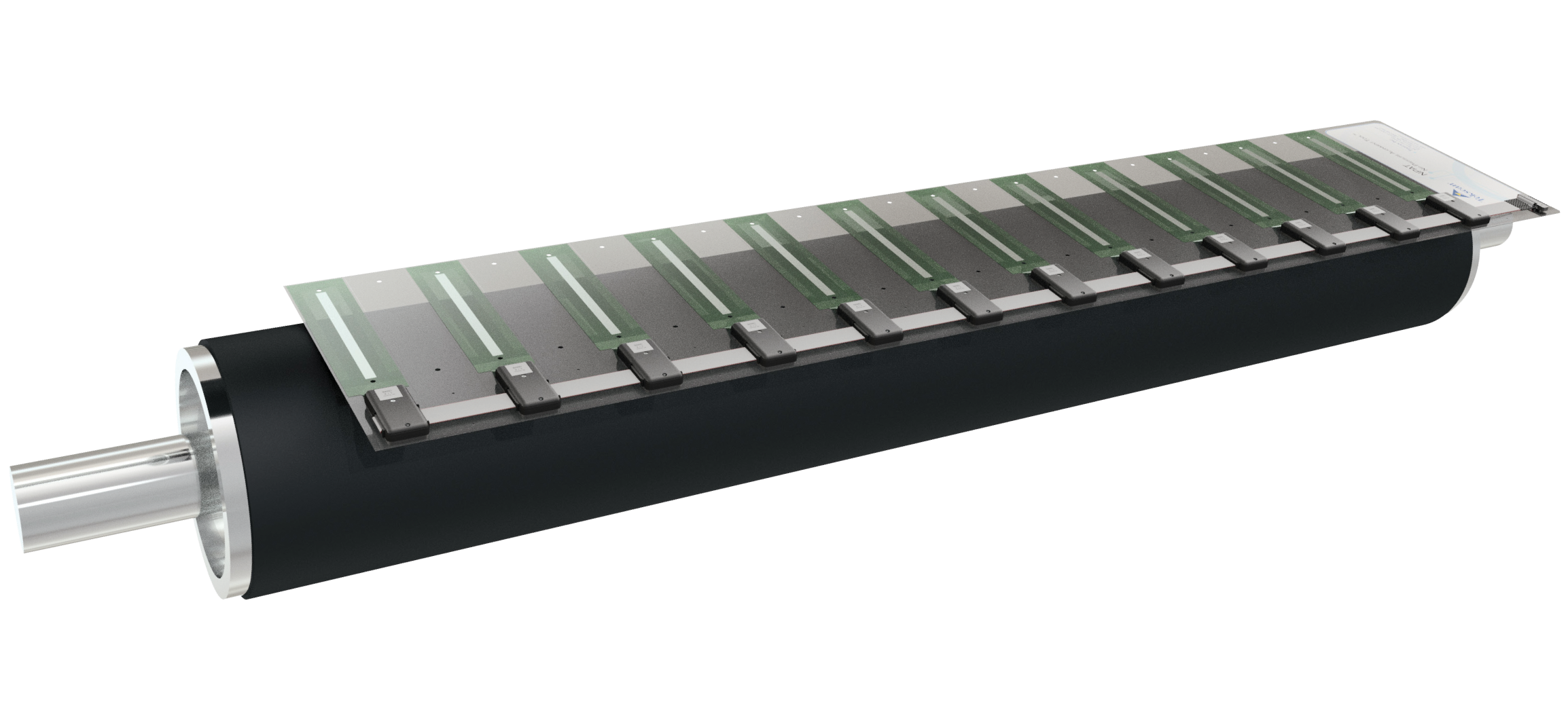

NPAT系統是用來量測滾輪的夾壓力量和相對壓力分佈，系統利用薄且可撓的陣列壓力感測片，並依據不同滾輪進行長度與配置上的客製化。NPAT 即時的數據能確保機器設置正確，讓製造過程更為流暢、產品更加完美。

如何使用NPAT

觀看這個簡短的影片，了解如何在短短幾分鐘內了解夾輪的壓力數據！

特色

．可客製化的感測片

．感測條固定在塑膠薄片上，使用起來更方便

．Evolution™資料擷取器採用金屬外殼，增加產品的耐用度

．可自行更換感測片，快速且方便

．三種不同的感測片解析度，符合各種滾輪的應用

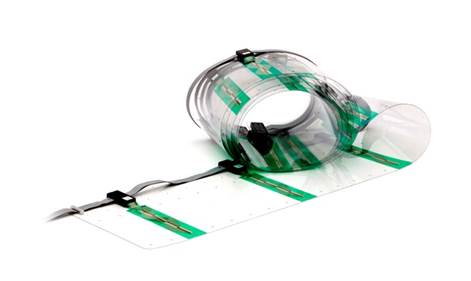

．輕鬆捲起塑膠片後，即可收納

夾輪壓力系統的優勢

．一目了然的壓力分佈圖，且能將兩檔案並排比較

．確保夾輪的位置是否正確

．防止設備與產品的損壞

．提供量化且可信度高的數據

．輕鬆維護機器

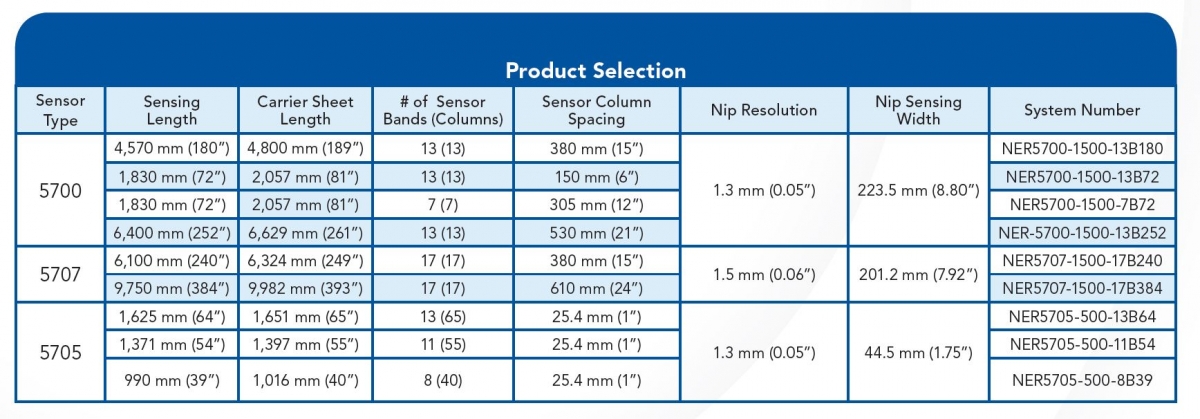

標準選購品

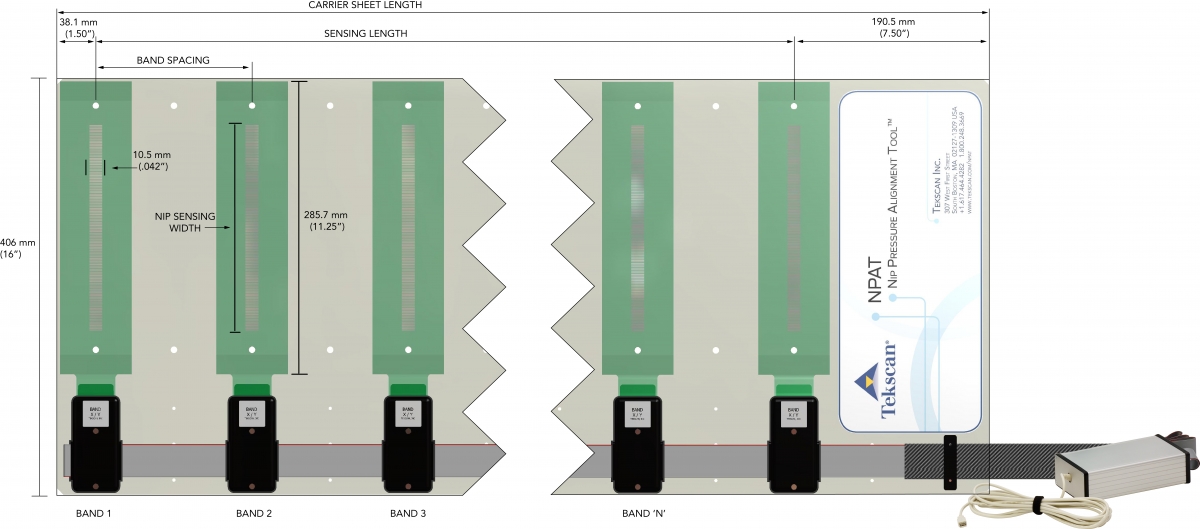

系統配置 – NER5700 & NER5707

感測條5700和5707上都只有一行感測區，能組成的感測片較長，因此適用印刷業等大型滾輪的應用。

• 5700感測條上只有一行感測區，一組感測片上最多能有13條感測條，整體感測片長度介於457.2mm到6400.8mm，可依據不同應用需求做調整。
• 5707感測條上只有一行感測區，一組感測片上最多能有17條感測條，整體感測片長度介於1524mm到10000mm，可依據不同應用需求做調整。

系統配置 – NER5705

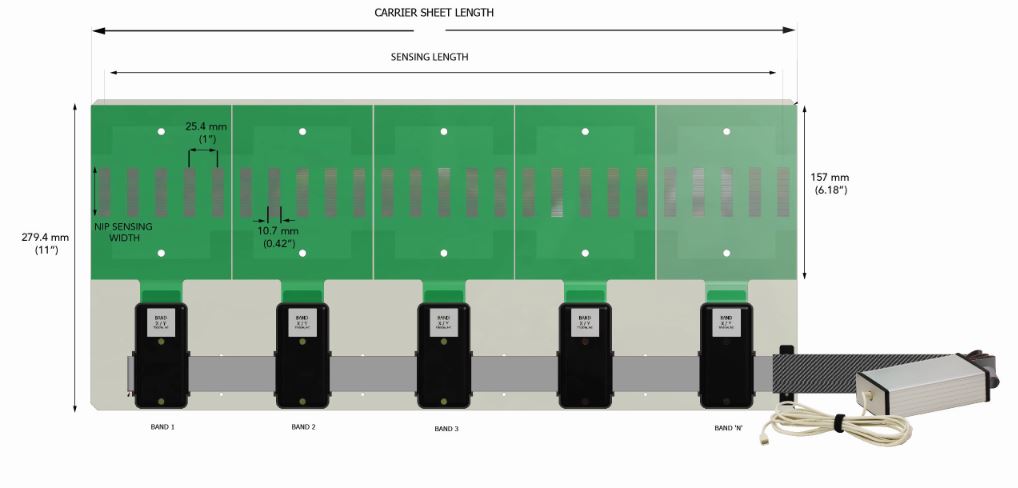

• 5705感測條上有五行感測區，每行感測區間間隔25.4mm，該系統是用於薄膜與加工業的小型滾輪。

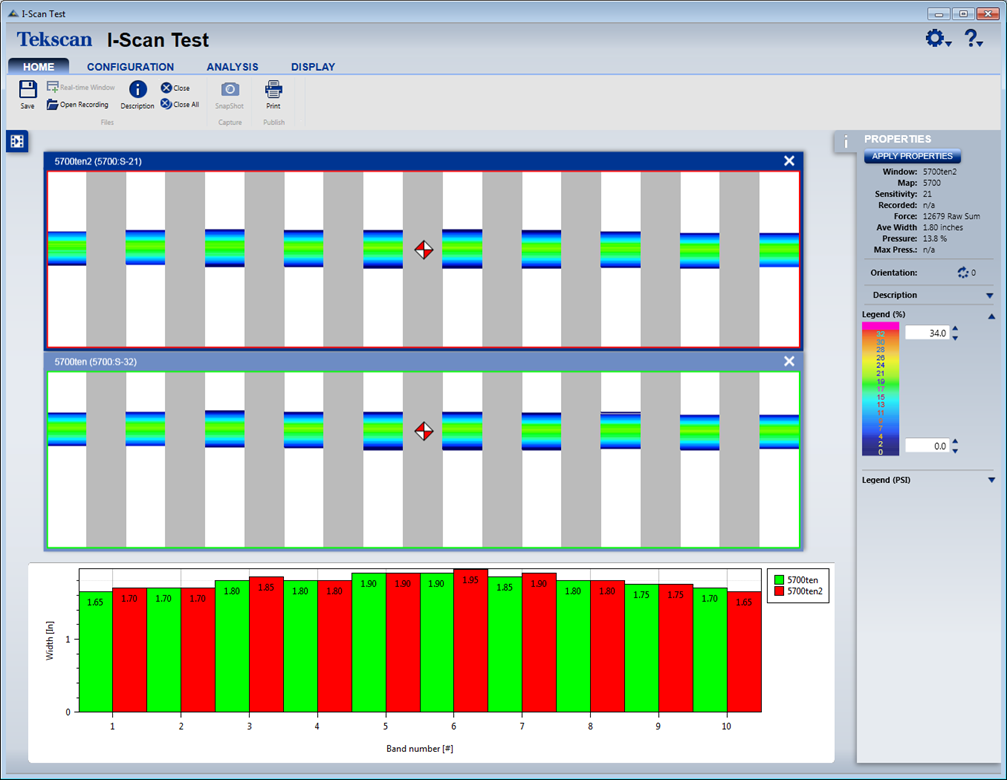

NPAT搭配I-Scan® Test軟體，軟體包含力量/長度單位和容易辨識的圖像化夾輪數據，I-Scan Test的功能是確定夾輪上的壓力是否統一。軟體內所提供的數據包括：可視化的壓力分佈、平均夾輪寬度與相對壓力分佈、夾輪接觸足跡和跨越寬度（壓力所跨越感測帶的橫向寬度）。多樣化的NPAT感測片提供不同的長度與感測條間距。

特色

．即時顯示滾輪上的壓力曲線

．夾輪寬度與相對力量顯示

．利用重心軌跡以便驗證平衡狀況

．利用色階來區分不同程度的壓力

．比較調整前後的壓力數據

．能與現有的Evolution擷取器整合使用

．機器設置

．預防性維護 　

　- 滾輪調整 　

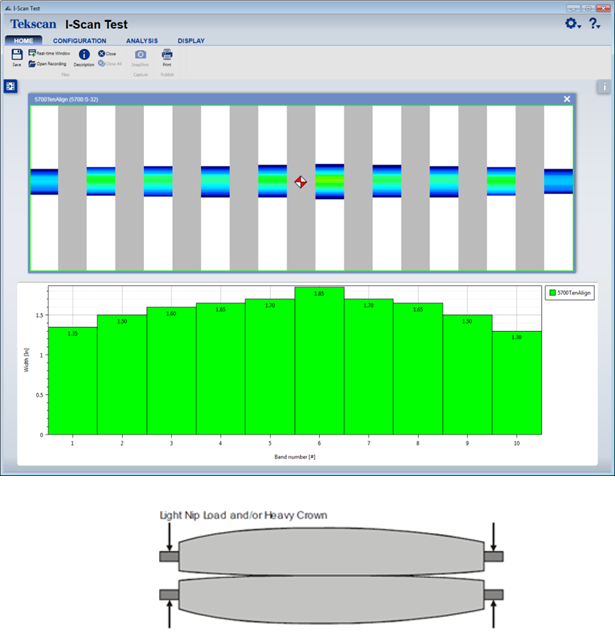

　- 突起 　

　- 滾輪磨損產生的直徑變化 　

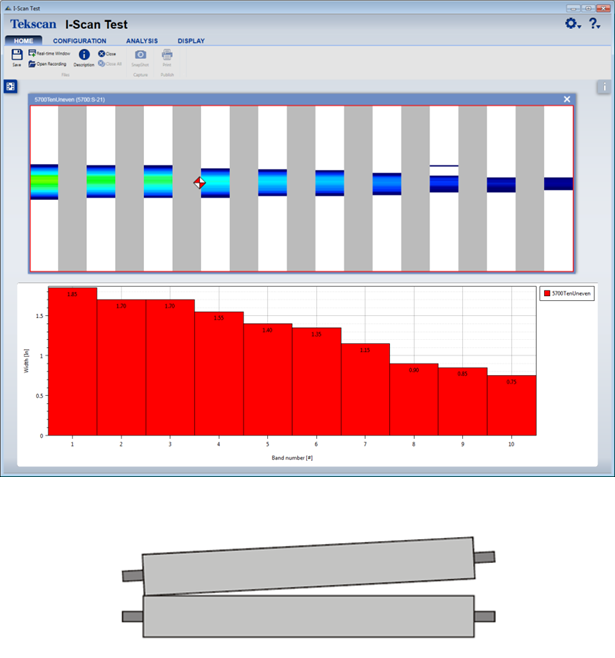

　- 偏斜

．機械比較

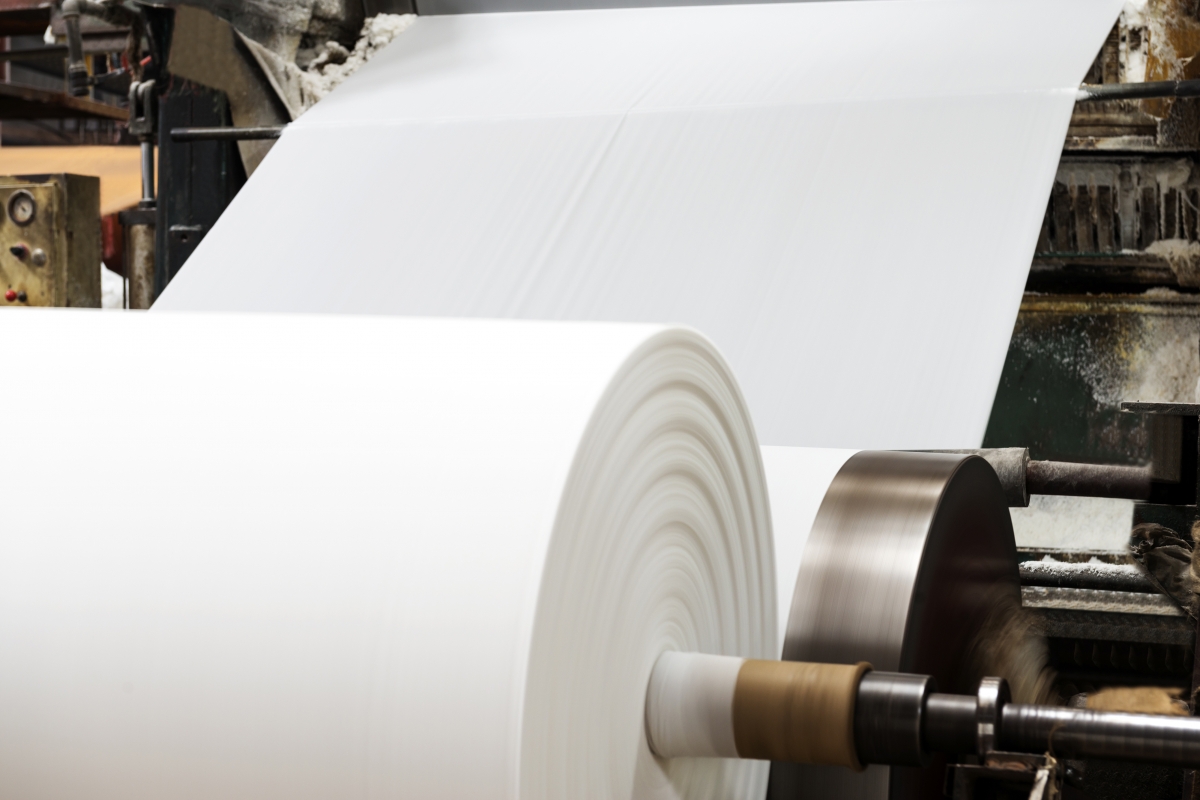

應用行業

．造紙

．金屬工廠

．包裝

．薄膜

．印刷　

．壓膜

．紙張加工

．覆膜機
